STEP vs STL vs 3MF: diferencias reales y cómo elegir para imprimir

Elegir entre archivos STEP, STL y 3MF puede parecer un detalle menor, pero condiciona directamente la calidad, el tamaño del fichero, la compatibilidad y hasta los errores que tendrás en la impresión 3D. La misma pieza puede viajar por estos formatos con resultados muy distintos: desde una malla facetada que revela triángulos en la superficie hasta un contenedor “listo para imprimir” con materiales, texturas y soportes ya definidos.

En esta guía te explico, con un enfoque práctico y técnico, las diferencias reales entre STEP, STL y 3MF (y dónde encajan OBJ y AMF), para que sepas cuándo usar cada uno, qué limitaciones tienen y cómo evitar problemas típicos como archivos corruptos, non-manifold o pérdidas de detalle por triangulación. Todo apoyado en la información clave que comparten actores del sector y comunidades especializadas.

Del CAD a la impresora: cómo encajan STEP, STL y 3MF en el flujo de trabajo

La fabricación aditiva empieza en el CAD y termina con la impresora ejecutando G-code, pero en medio está el slicer, que no trabaja directamente con formatos paramétricos como STEP/IGES o nativos como IPT o SLDPRT. El laminador necesita una malla apta para fabricar; por eso se exporta o convierte a formatos “de impresión” como STL, OBJ, AMF o 3MF antes de generar el G-code.

El laminado divide el modelo en capas y crea instrucciones de movimiento y deposición (G-code) para que la máquina construya la pieza capa a capa. En este proceso, los datos críticos son la geometría y, cada vez más, el color, la textura, el material, las orientaciones y hasta metadatos y perfiles de impresión, algo que no todos los formatos pueden almacenar.

Algunos fabricantes ofrecen slicers nativos que aceptan directamente ciertos formatos y simplifican el proceso, pero en general STEP no va al slicer sin conversión previa. Esto explica por qué, aunque STEP sea rey en diseño e ingeniería, STL y 3MF mandan cerca de la impresora.

En la práctica, el flujo típico es: diseñar en CAD (paramétrico) → exportar/convertir a un formato de impresión → laminar → enviar G-code a la máquina. Entender qué guarda cada formato te ahorra iteraciones, retrabajos y sorpresas en superficie o materiales.

STL: la malla universal que todo lo imprime (con sus pegas)

STL (Stereolithography o Standard Tessellation Triangle Language) es el veterano más compatible: representa la superficie como una red de triángulos que aproximan el modelo. Cuantos más triángulos, mejor se aproximan las curvas y más suave queda la pieza, a costa de aumentar el peso del fichero.

Su sencillez es su fuerza y su límite: STL solo guarda geometría de superficie, sin color, texturas, materiales ni escala explícita. Para prototipos monomaterial y piezas sencillas suele bastar, pero con tecnologías multicolor/multimaterial se queda corto.

Los STL pueden ser ASCII (legibles, más grandes) o binarios (compactos y eficientes), siendo estos últimos los más prácticos para trabajar y compartir. Herramientas como Meshmixer, MeshLab o Netfabb se usan a menudo para depurar y optimizar estas mallas.

Reglas y buenas prácticas habituales: las normales deben apuntar hacia fuera (orientación coherente), los triángulos han de compartir vértices correctamente y la malla debe ser estanca (watertight) y manifold. Algunos flujos imponen convenciones adicionales como mantener coordenadas positivas o ordenar triángulos para facilitar procesado, pero no forman parte del estándar formal de STL.

Una desventaja conocida: con procesos de alta resolución (p. ej., HP Multi Jet Fusion) pueden verse facetas si la triangulación tiene poca densidad. Es el típico “se notan los triángulos”, síntoma de tolerancias de exportación demasiado holgadas o simplificaciones agresivas.

OBJ y AMF: dos alternativas que añaden color y detalle

OBJ, nacido en gráficos por ordenador, es un formato neutral y sencillo que, a diferencia de STL, sí admite colores y texturas mediante un archivo .mtl (y texturas .png asociadas). Además, puede representar geometría con polígonos y cuadriláteros, e incluso superficies de forma libre, mejorando la fidelidad.

Es habitual que un proyecto OBJ conste de varias partes: el .obj con la geometría y el .mtl con materiales; puedes incluir varios objetos en un solo archivo. Esto lo hace muy útil cuando necesitas intercambiar modelos con atributos visuales entre aplicaciones.

AMF (Additive Manufacturing File Format), impulsado por ASTM F42, es un estándar abierto que utiliza XML y permite geometría, colores, texturas y múltiples objetos en un único archivo. Está pensado para describir con precisión la pieza (incluyendo mallas detalladas y representación más fina de superficies), e incluso puede manejar conceptos como cuadrículas o vóxeles.

Aunque AMF llegó para superar limitaciones de STL, su adopción ha sido más lenta que la de 3MF, pese a sus virtudes técnicas y su enfoque nativo para fabricación aditiva. Aun así, es una opción sólida si tu software y flujo lo soportan.

3MF: el contenedor pensado para imprimir, compartir y no fallar

3MF (3D Manufacturing Format) nace del consorcio 3MF (liderado originalmente por Microsoft, con miembros como Autodesk, Dassault Systèmes, Stratasys, Ultimaker y otros) para ir más allá de STL y AMF. Es abierto, basado en XML y diseñado específicamente para impresión 3D moderna.

Funciona como un contenedor comprimido (tipo ZIP): de hecho, puedes renombrar la extensión a .zip y ver su contenido, lo que facilita depuración, lectura humana y extensibilidad. Dentro se guarda la malla y, sobre todo, información de escena y fabricación que otros formatos no contemplan.

¿Qué puede incluir 3MF? Materiales, colores, texturas, unidades correctas de escena, miniaturas, varias piezas en una misma escena, y —clave— la configuración del slicer: perfiles de impresora, soportes manuales, alturas de capa variables y modificadores. Esto permite compartir proyectos “listos para imprimir” con todo afinado.

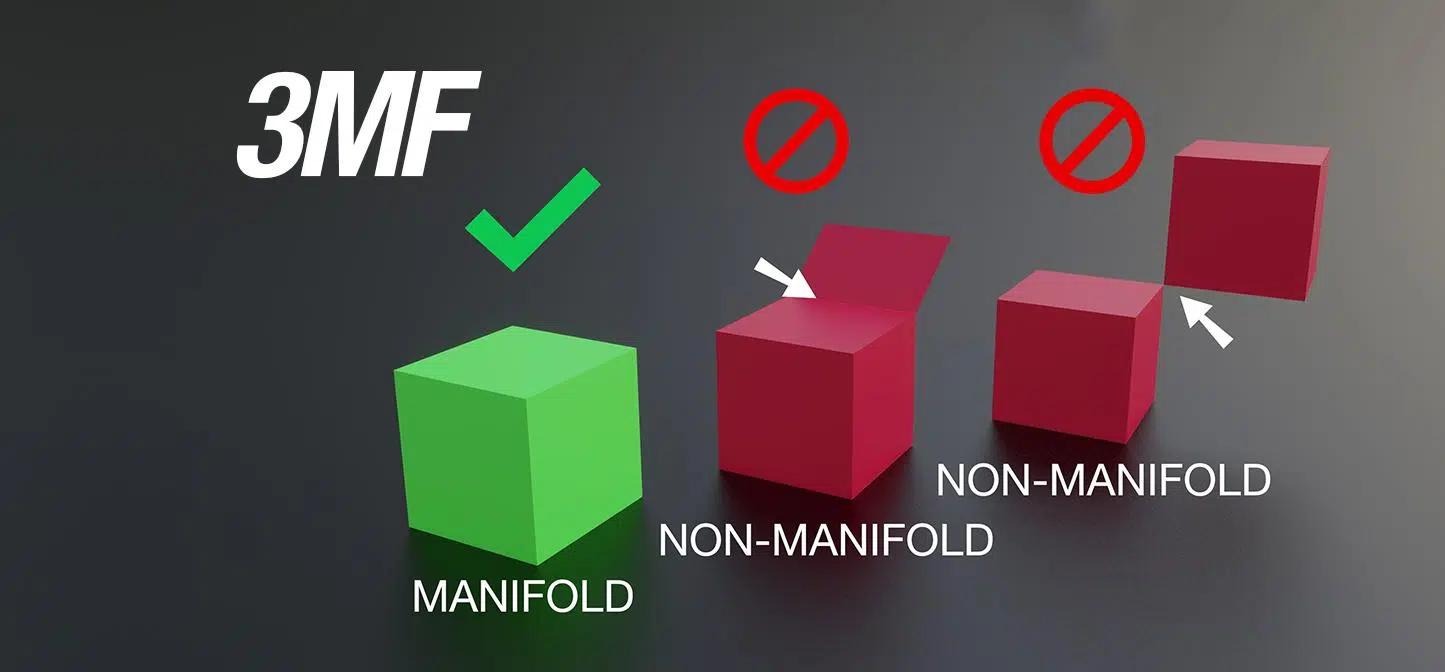

Otra ventaja potente es la instanciación: puedes referenciar un mismo objeto varias veces sin duplicar malla, ahorrando tamaño y errores; además, define la multiplicidad con claridad y evita ambigüedades non-manifold. Por eso 3MF suele producir menos fallos y archivos más compactos que un STL equivalente.

3MF está bien soportado por slicers populares (PrusaSlicer lo usa como formato de proyecto por defecto, y lo admiten Cura, Simplify3D, IdeaMaker, entre otros), aunque todavía existen límites de interoperabilidad entre programas para parámetros de impresión avanzados. Aun así, el modelo y mucha configuración viajan mejor que en alternativas previas.

STEP: el estándar CAD exacto que hay que convertir para imprimir

STEP (STP, Standard for the Exchange of Product model data) es una norma ISO para intercambio de datos de producto; guarda geometría exacta y diseño con precisión matemática. Es ideal para ingeniería, diseño paramétrico y ensamblajes complejos, y goza de gran compatibilidad entre herramientas CAD.

Los archivos STEP pueden dividir la información en módulos y guardarse en ASCII (legible) o en binario, y están pensados para portabilidad entre sistemas sin pérdida de intención de diseño. Su neutralidad e interoperabilidad lo han convertido en un pilar del intercambio CAD.

Pero para imprimir en 3D, un STEP debe convertirse a malla (triangulación) antes de entrar al slicer; enviar STEP a un servicio permite que ellos controlen la densidad de triangulación adecuada a la tecnología y acabado. Así evitas STL mal exportados por límites de tamaño o tolerancias mal ajustadas.

La conversión inversa STL→STEP es complicada porque STL solo contiene malla sin historia ni parámetros; la de STEP→STL es directa, aunque puedes perder detalle si configuras tolerancias demasiado gruesas. Elegir bien esa exportación es clave para que no aparezcan facetas indeseadas.

Diferencias prácticas entre STEP, STL y 3MF (cuándo usar cada uno)

Si tu objetivo es diseñar y compartir con ingeniería, STEP es el formato “fuente” que conserva la intención y precisión; para imprimir, no lo usarás directamente, pero es el mejor punto de partida. Permite que quien fabrica decida la triangulación óptima según proceso y requisitos de superficie.

Si quieres controlar tú la malla y enviar algo ligero y universal, STL sigue siendo la apuesta rápida y compatible para piezas simples de un solo material. Serás tú quien decida el equilibrio resolución/peso, con la penalización de no llevar color ni parámetros.

Si buscas mantener control y metadatos sin “pelearte” con el peso, 3MF te permite embalar geometría, materiales y la propia configuración del proyecto en un único archivo listo para imprimir. Para compartir proyectos complejos, es lo más cómodo y robusto.

Una forma útil de verlo: con STEP delegas la triangulación al fabricante; con STL la controlas tú, pero te limita el tamaño; con 3MF la controlas tú y, además, compartes todo el contexto de impresión sin tanta restricción por peso. Así alineas calidad, reproducibilidad y colaboración.

OBJ y AMF en contexto: ¿cuándo entran en juego?

OBJ es práctico cuando el color/texture mapping importan y trabajas entre apps 3D y slicers; recuerda incluir el .mtl y las texturas para que no se pierda el material. Es versátil, pero la gestión de múltiples ficheros asociados puede ser menos cómoda que un 3MF único.

AMF comparte con 3MF la base XML y la capacidad de múltiples materiales, colores y mayor precisión de superficies, con la ventaja de ser un estándar pensado por ASTM para impresión. Si tu ecosistema lo soporta bien, es técnicamente muy capaz, aunque menos popular.

Tamaño, resolución y calidad: cómo no disparar el peso ni perder detalle

Más triángulos equivalen a más fidelidad y superficies suaves, pero también a ficheros grandes y más exigencia de proceso en el slicer. Ajusta las tolerancias de exportación en CAD (altura de cuerda y tolerancia angular) para que la malla sea tan fina como necesites, sin pasarte.

Como guía práctica habitual, se recomienda mantener una altura de cuerda pequeña respecto a las dimensiones clave y una tolerancia angular razonable; algunas referencias sugieren valores del orden de una fracción de la superficie (p. ej., 1/20) y ángulos en torno a 15°, según complejidad. No es una regla rígida, sino un punto de partida para iterar.

Para reducir peso sin destrozar la pieza, emplea simplificación controlada de malla (Reduce/Simplify en herramientas tipo Meshmixer) y considera usar 3MF, que comprime y encapsula mejor que STL. Así mantienes geometría fina con ficheros más manejables.

Cuando escales modelos, hazlo de forma proporcional y comprueba que siguen cabiendo en el volumen de construcción y cumplen tolerancias funcionales si deben ensamblar con otras piezas. Las reducciones agresivas pueden borrar detalles críticos y arruinar encajes.

Ventajas de 3MF en colaboración y repetibilidad

Compartir un .3mf desde el slicer (por ejemplo, PrusaSlicer) te permite empaquetar perfiles, soportes manuales, alturas variables, modificadores, orientación, materiales y miniaturas junto con la malla. Quien lo reciba parte de tu mismo estado del proyecto, sin reconfigurar.

Para servicios externos, enviar 3MF reduce malentendidos y errores: no solo ven la pieza, también ven cómo pretendías imprimirla y por qué. Eso evita iteraciones y acelera tiempos, especialmente en modelos con detalles finos o soportes muy personalizados.

Algunas plataformas y catálogos de modelos empiezan a aceptar 3MF para distribuir “proyectos imprimibles” completos, con licencias y metadatos incluidos. Frente a STL, que solo es la malla, 3MF conserva contexto y derechos dentro del archivo.

La interoperabilidad entre slicers aún no es perfecta para parámetros avanzados, pero el 3MF, al ser abierto y basado en XML, se está ampliando y estandarizando con el apoyo del consorcio y los principales actores. Es una apuesta de futuro con beneficios claros ya hoy.
