- La pasta térmica tradicional ofrece buen rendimiento, bajo coste y fácil aplicación, pero se degrada con el tiempo y tiene límites claros de conductividad.
- Las TIM de grafeno, en forma de pastas o almohadillas, proporcionan una conductividad térmica muy superior y mejor estabilidad mecánica.
- El grafeno presenta desafíos importantes: anisotropía térmica, mayor precio, manejo delicado y riesgo de cortocircuitos por su conductividad eléctrica.
- Para la mayoría de usuarios la pasta convencional es suficiente, mientras que el grafeno se reserva para equipos de alto rendimiento donde cada grado cuenta.
El mundo de la refrigeración para PC se ha complicado bastante en los últimos años: ya no solo hablamos de ventiladores y disipadores, ahora también entran en juego materiales avanzados como el grafeno. Para muchos usuarios, la duda lógica es si merece la pena dejar atrás la pasta térmica tradicional y apostar por soluciones basadas en grafeno, ya sea en forma de pasta o de almohadillas (pads) térmicas.
Qué es realmente la interfaz térmica (TIM) y por qué importa tanto
En cualquier sistema de refrigeración de un PC, el calor no se disipa solo por arte de magia: debe salir del chip y viajar hasta el disipador, y de ahí al aire o al líquido de refrigeración. La pieza clave en ese punto de contacto es la interfaz térmica entre el chip (o su IHS) y el disipador, lo que se conoce como TIM (Thermal Interface Material).
Aunque a simple vista parezca que tanto el IHS del procesador como la base del disipador están perfectamente lisos, en realidad sus superficies están llenas de microscópicas rugosidades, poros y cavidades. En esas microimperfecciones se queda atrapado aire, y el aire es un pésimo conductor del calor, con una conductividad térmica de alrededor de 0,026 W/m·K, actuando como un aislamiento no deseado.
Esas bolsas de aire se convierten en auténticas barreras térmicas, frenando el paso del calor desde el chip hacia el disipador. Si no se pone ningún material entre medias, la transferencia de calor es irregular y muy ineficiente, lo que puede provocar que el componente alcance temperaturas peligrosas, caídas de rendimiento e incluso daños permanentes si se mantiene así durante mucho tiempo.
Para evitar estas cavidades llenas de aire se recurre a una TIM: un material viscoso o compresible que rellena todas esas microhendiduras y crea una “unión” térmica de alta conductividad entre el IHS y el disipador. En el entorno de los PCs, esa TIM es casi siempre la conocida pasta térmica, aunque empiezan a ganar terreno soluciones más exóticas como las pastas y almohadillas de grafeno.
En el día a día, esto significa que sin una buena TIM el procesador, que suele moverse entre unos 45 y 60 ºC en uso normal (puedes medir la temperatura de CPU y GPU), puede disparar su temperatura con cargas intensas hasta niveles donde aparecen fallos, cuelgues o la temida reducción automática de frecuencia (throttling). Por eso, aplicar correctamente una interfaz térmica de calidad es casi tan importante como montar un buen disipador.
Cómo funciona la pasta térmica convencional
La pasta térmica de toda la vida es esa especie de masa viscosa que se coloca sobre el IHS del procesador (o directamente sobre el chip, en el caso de algunas GPUs) antes de fijar el disipador. Su cometido es rellenar todos los huecos microscópicos y asegurar un contacto íntimo y continuo entre la superficie caliente y el disipador, evitando que el aire se interponga.
Desde el punto de vista químico, la pasta térmica se compone de una matriz base formada por aceites sintéticos, siliconas (como el PDMS), ésteres orgánicos y polímeros termoestables. Esta matriz es la responsable de que la pasta tenga esa textura húmeda y algo pegajosa, y también de que pueda adaptarse a las irregularidades de ambas superficies. El problema es que estos componentes, por sí solos, tienen una conductividad térmica bastante baja, en el entorno de 0,2 W/m·K, lo cual se queda muy corto para las exigencias térmicas de un PC moderno.
Para solventar esta limitación, a la matriz se le añaden rellenos con alta conductividad térmica. Aquí es donde entran en juego las partículas cerámicas (como óxido de zinc, óxido de aluminio o nitruro de aluminio) y los metales micronizados (por ejemplo, partículas muy finas de plata o cobre) en las pastas de gama más alta. Cuanto mejor sea el relleno y mayor sea su proporción, más eficiente será la pasta transfiriendo calor.
En la práctica, la mayoría de pastas térmicas comerciales ofrecen valores de conductividad entre 1 y 12 W/m·K, dependiendo tanto del tipo de relleno como de la fracción volumétrica utilizada. Las de gama de entrada se quedan en la parte baja de ese rango, mientras que las de alto rendimiento, especialmente las que incluyen metales micronizados, se acercan a los valores más altos, pero rara vez superan los 15 W/m·K.
Ventajas principales de la pasta térmica clásica
Uno de los grandes motivos por los que la pasta térmica convencional sigue dominando el mercado es que reúne una serie de ventajas prácticas y económicas muy difíciles de igualar por otros materiales más avanzados.
En primer lugar, su aplicación es bastante sencilla para cualquier usuario medio. Al ser un material viscoso y con cierta fluidez controlada, basta con extender una pequeña cantidad sobre el IHS para que, al colocar el disipador y apretarlo, la pasta se distribuya y se adapte a las microimperfecciones sin demasiadas complicaciones.
También juega a su favor el bajo coste de los componentes. Las siliconas, aceites y cargas cerámicas son relativamente baratas y fáciles de producir en masa, lo que mantiene los precios de la pasta térmica dentro de un rango muy asequible, incluso en marcas conocidas y con buen rendimiento.
Otro punto clave es la estabilidad eléctrica de muchas formulaciones cerámicas. Al no ser conductoras de la electricidad, si por accidente se derrama un poco de pasta sobre algún contacto cercano, no se corre el riesgo de provocar cortocircuitos. Esto da un margen de seguridad muy valorado por quienes montan su primer PC o ajustan una gráfica sin demasiada experiencia.
Además, la pasta térmica convencional es extremadamente versátil y compatible con todo tipo de componentes: CPUs, GPUs, chipsets, ASICs y prácticamente cualquier chip que requiera disipación externa. Del mismo modo, funciona sin problemas tanto con disipadores de aluminio como de cobre u otras aleaciones, sin generar incompatibilidades importantes.
Desventajas y límites de la pasta térmica tradicional
Aunque la pasta convencional cumple su función con solvencia en la mayoría de PCs, no está ni mucho menos exenta de pegas. El primer gran problema es que su matriz líquida tiende a degradarse con el tiempo. Parte de los aceites y siliconas se van evaporando lentamente, sobre todo en entornos de alta temperatura, lo que hace que la pasta se endurezca, pierda elasticidad y pueda llegar a agrietarse.
Cuando esto sucede, la pasta deja de rellenar correctamente las microcavidades y aparecen de nuevo bolsas de aire que empeoran la transferencia de calor. De ahí que se recomiende sustituir la pasta térmica cada cierto tiempo, normalmente entre 1 y 3 años según el uso, las temperaturas y la calidad del producto para alargar la vida de tu ordenador.
Otro fenómeno habitual es el llamado «pump-out». Con los ciclos de calentamiento y enfriamiento, tanto el IHS como el disipador se dilatan y contraen ligeramente. Esa diferencia de movimientos y coeficientes de dilatación hace que la pasta, que está atrapada entre ambas superficies, tienda a desplazarse lateralmente con el tiempo, expulsándose hacia los bordes de la zona de contacto.
Este efecto de bombeo termina reduciendo el espesor efectivo de la capa de pasta en la zona central, justo donde más calor se genera, y puede derivar en un aumento gradual de las temperaturas si no se revisa. Es especialmente notable en equipos sometidos a cambios bruscos y frecuentes de temperatura.
Por último, incluso las mejores pastas térmicas del mercado, con cargas de plata o cobre, se topan con un límite físico en cuanto a sus propiedades de conductividad térmica. Como se ha comentado antes, es raro ver valores que superen los 15 W/m·K en pastas comerciales, lo que deja margen de mejora frente a materiales más avanzados diseñados para aplicaciones de alta potencia, como servidores de IA, HPC o PCs gaming extremos con gran overclock.
El salto al grafeno: qué aporta como material térmico
En los últimos años, el grafeno se ha puesto de moda en prácticamente todos los campos tecnológicos: desde la medicina hasta los transistores, pasando por baterías o sensores avanzados. En el ámbito de la refrigeración de PCs, se ha empezado a explorar su enorme potencial como material de interfaz térmica, ya sea dentro de pastas o en forma de almohadillas y láminas sólidas.
El grafeno es, en esencia, una sola capa de átomos de carbono dispuestos en una red hexagonal bidimensional. Esta estructura le otorga propiedades excepcionales: una resistencia mecánica altísima, una excelente conductividad eléctrica y, lo que aquí interesa, una conductividad térmica en el plano realmente impresionante.
En teoría, una lámina de grafeno puro puede alcanzar conductividades térmicas muy elevadas, muy por encima de lo que ofrecen las pastas térmicas convencionales. El reto está en cómo llevar esas propiedades del laboratorio a un producto comercial que pueda usarse de forma práctica entre un procesador y un disipador.
La producción de grafeno de alta calidad a escala industrial no es trivial. Aunque el carbono como elemento es abundante y barato, conseguir estructuras de grafeno con las características adecuadas y a gran volumen sigue siendo un proceso complejo y relativamente costoso. Aun así, la industria ha ido avanzando y los precios han ido bajando poco a poco, abriendo la puerta a nuevas soluciones térmicas para el usuario final.
Por eso, empiezan a aparecer en el mercado productos basados en grafeno que sustituyen, total o parcialmente, a las habituales cargas cerámicas o metálicas de la pasta térmica tradicional. Al hacerlo, buscan mejorar de forma notable la transferencia de calor entre el chip y el sistema de refrigeración.
Tipos de TIM con grafeno: pastas, pads y materiales híbridos
Cuando se habla de pasta térmica de grafeno o de pads de grafeno, no se suele estar usando grafeno ideal y perfecto, sino distintas formas prácticas de carbono derivadas del grafeno. Entre ellas, se pueden encontrar estructuras multicapa, óxido de grafeno reducido (rGO) y combinaciones híbridas con otros materiales, incluso con metales.
En el formato más parecido a la pasta térmica de siempre, algunas TIM incorporan escamas de grafeno o rGO como relleno dentro de una matriz similar a la de las pastas convencionales. Esto permite mantener una consistencia aplicable con espátula o jeringuilla, pero mejorando la conductividad térmica respecto a las cargas cerámicas estándar.
Otro enfoque son los pads o almohadillas térmicas de grafeno. En lugar de un fluido viscoso, se trata de láminas delgadas, flexibles y compresibles que se colocan entre el chip y el disipador. Estas láminas se aprovechan de la excelente conductividad en el plano del grafeno y de su buena estabilidad mecánica para ofrecer un contacto térmico muy eficiente sin necesidad de extender pasta.
También se investigan soluciones híbridas en las que el grafeno se combina con metales u otros compuestos para optimizar tanto la conductividad térmica como la compatibilidad mecánica y eléctrica. En algunos casos, se busca orientar las capas de grafeno o integrar nanotubos de carbono para aprovechar mejor el flujo de calor en la dirección adecuada.
En lo que respecta a cifras, muchas TIM basadas en grafeno comercializadas actualmente se mueven en un rango de 10 a 30 W/m·K de conductividad térmica, ya sea en forma de pastas avanzadas o pads. Esto ya supone un salto apreciable respecto a la mayoría de pastas tradicionales, aunque en prototipos muy avanzados, especialmente orientados a centros de datos y HPC, se han visto valores muy superiores.
Propiedades térmicas del grafeno frente a la pasta convencional
Comparar directamente la pasta térmica tradicional con una TIM basada en grafeno implica fijarse en varios aspectos clave, empezando por la conductividad térmica efectiva en la práctica. Mientras que muchas pastas de gama media se sitúan entre 4 y 10 W/m·K, las soluciones de grafeno pueden llegar con cierta facilidad a rangos de 10-30 W/m·K, e incluso valores más altos en productos muy específicos.
Un caso especialmente llamativo es el de las almohadillas térmicas de grafeno como el modelo TG-P100. Estas láminas se publicitan con una conductividad térmica horizontal (en el plano de la lámina) de entre 1500 y 1800 W/m·K, y una conductividad vertical de unos 12 W/m·K. Aunque el dato horizontal es impresionante, lo que realmente nos interesa entre chip y disipador es la componente vertical, que aun así supera con holgura a muchas pastas tradicionales y hasta a algunos compuestos de metal líquido.
La gran baza del grafeno está en esa altísima conductividad térmica y su mayor uniformidad de comportamiento cuando las láminas o partículas están bien orientadas. Frente a las pastas convencionales, en las que las partículas conductoras pueden distribuirse de forma más aleatoria, el uso de estructuras planas de grafeno mejora la formación de puentes de calor continuos.
En entornos de alta exigencia como el HPC, los centros de datos o los servidores de IA, donde se manejan CPU y GPU con TDP muy elevados, bajadas de tan solo unos pocos grados marcan la diferencia. Ahí es donde las TIM de grafeno pueden conseguir reducciones medibles de temperatura, traduciéndose en una mejor refrigeración global y, en muchos casos, en un menor coste energético a largo plazo para el operador del centro de datos.
No hay que olvidar tampoco la estabilidad mecánica del grafeno. Las estructuras en lámina soportan muy bien temperaturas altas sin degradarse de forma evidente, manteniendo sus propiedades durante más tiempo que muchas pastas basadas en aceites y siliconas, que terminan secándose o bombeándose hacia los lados con los ciclos térmicos.
Ventajas de las TIM basadas en grafeno
La primera ventaja que suele mencionarse es la conductividad térmica considerablemente superior frente a las pastas clásicas. En bastantes productos comerciales, una TIM de grafeno puede duplicar o incluso superar aún más el valor de conductividad de una pasta convencional de gama media, permitiendo disipar más calor con la misma superficie de contacto.
A esto se suma una mayor estabilidad frente a temperaturas elevadas. El grafeno y sus derivados aguantan mejor el estrés térmico que las matrices líquidas tradicionales, lo que limita la degradación por evaporación de aceites y reduce el endurecimiento con el paso del tiempo. Esto se traduce en un rendimiento más constante durante ciclos de uso prolongados.
Otro punto interesante es que muchas de estas TIM muestran una menor propensión al efecto pump-out. Al apoyarse en láminas o estructuras con mejor cohesión interna, el material tiene menos tendencia a desplazarse lateralmente con los cambios de temperatura, conservando mejor el grosor útil en la zona de contacto directo con el chip.
En las almohadillas térmicas, la instalación puede resultar ventajosa en determinados escenarios, ya que basta con recortar la lámina al tamaño adecuado y colocarla entre el procesador y el disipador, sin manchar ni tener que controlar la cantidad exacta de pasta. Esto puede ser especialmente cómodo en portátiles, VRM de placas base o zonas donde el acceso es complicado.
Por último, en el ámbito profesional (HPC e IA), donde los sistemas funcionan prácticamente 24/7 y el coste energético es crítico, el uso de soluciones térmicas más eficientes como las basadas en grafeno ayuda a mantener temperaturas de operación ligeramente más bajas. Esa pequeña ventaja, repetida en miles de nodos, puede suponer un ahorro energético y de costes de refrigeración muy considerable para un centro de datos.
Limitaciones y desafíos del grafeno en PCs
Pese a todas sus virtudes, el grafeno no es una solución mágica que resuelva todos los problemas de un plumazo. Uno de los grandes retos técnicos es su conductividad anisotrópica: conduce extremadamente bien el calor en el plano de la lámina, pero lo hace peor en dirección perpendicular.
Esto significa que, si las capas de grafeno no están bien orientadas o diseñadas para favorecer el flujo vertical de calor entre chip y disipador, el aprovechamiento real de esa conductividad teórica puede verse comprometido. Por eso se investiga el uso de estructuras alineadas verticalmente o nanotubos que unan las hojas, para mejorar el transporte de calor en la dirección adecuada.
El segundo gran freno es el precio. Aunque ha bajado con los años, producir grafeno de calidad para aplicaciones térmicas sigue siendo más caro que usar cargas cerámicas o metálicas tradicionales. Además, el procesado y mezcla del grafeno en matrices poliméricas requiere técnicas avanzadas y, a menudo, el uso de surfactantes y procesos específicos más costosos.
A nivel práctico, otro problema es que el grafeno es altamente conductor de la electricidad. Si una pasta o una almohadilla de grafeno entra en contacto con pistas, pads o pines expuestos, puede generar cortocircuitos igual que sucede con las pastas de metal líquido o las que llevan metales conductor es. Esto obliga a ser más cuidadoso en el montaje y en la aplicación, sobre todo en zonas muy pobladas de componentes.

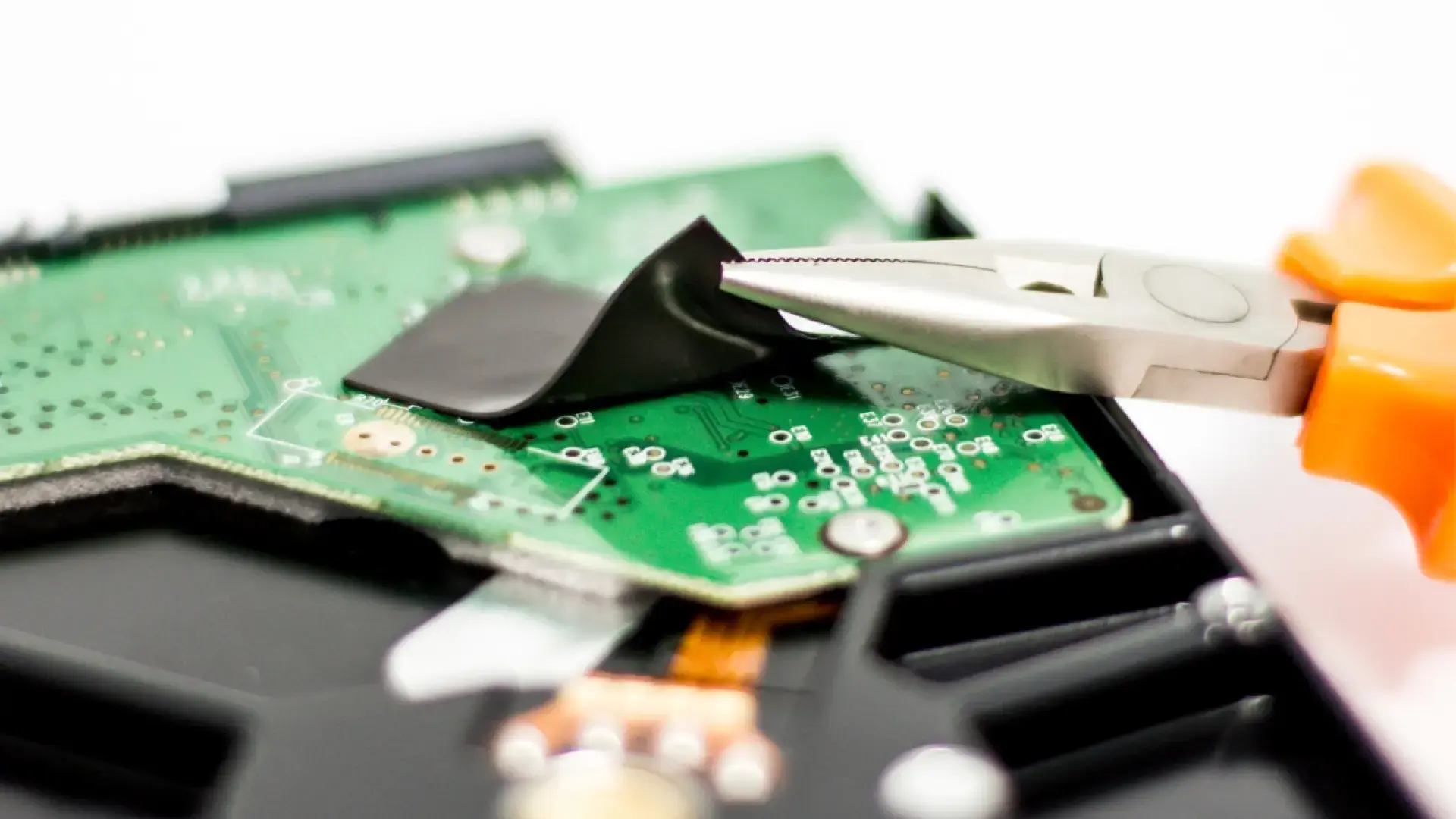

Por si fuera poco, las almohadillas térmicas de grafeno suelen ser más delicadas de manipular. Es recomendable manejarlas con pinzas de precisión para no dañarlas, doblarlas en exceso o contaminarlas con grasa de los dedos. Esto, junto a su precio elevado, puede ser una barrera para el usuario que solo quiere montar su PC sin complicarse demasiado.
A nivel de investigación, se sigue trabajando en soluciones que alineen las hojas de grafeno verticalmente, plieguen las estructuras en nanotubos o combinen diferentes formas de carbono para mejorar la conductividad vertical sin disparar aún más los costes. Pero, de momento, muchas de estas propuestas siguen estando más cerca del laboratorio que del PC doméstico típico.
Pasta térmica vs almohadillas de grafeno: en qué casos conviene cada una
Cuando se compara la pasta térmica tradicional con las almohadillas o pads de grafeno, conviene tener en mente no solo la conductividad térmica, sino también el tipo de uso, el presupuesto y la experiencia del usuario montando hardware.
Para un PC estándar de oficina, un equipo gaming moderado o un ordenador familiar, una buena pasta térmica convencional de calidad media o alta suele ser más que suficiente. Su relación rendimiento/precio es excelente, la aplicación es sencilla y, con un mantenimiento cada pocos años, se garantiza un comportamiento térmico más que aceptable.
Las almohadillas de grafeno, en cambio, cobran sentido en escenarios donde se busca exprimir al máximo cada grado de temperatura: overclock agresivo, PCs gaming muy potentes, equipos de renderizado intensivo o estaciones de trabajo que se pasan el día al 100 % de carga. En esos casos, la mejora de conductividad vertical de soluciones como las TG-P100 y similares puede marcar diferencias apreciables.
Eso sí, el salto a las almohadillas de grafeno implica asumir un mayor coste y una instalación más delicada. Es recomendable medir bien el grosor necesario, cortar con precisión y asegurarse de que el ajuste entre chip, almohadilla y disipador es perfecto para evitar zonas sin contacto efectivo donde se pueda acumular calor.
También es importante valorar el riesgo de cortocircuitos debido a la conductividad eléctrica del grafeno. En placas base con muchos componentes muy cercanos al socket, o en tarjetas gráficas con chips de memoria alrededor de la GPU, conviene extremar las precauciones para que las láminas no invadan zonas donde podrían tocar pistas o contactos expuestos.
En entornos profesionales, la elección pasa por un análisis más frío: se compara el coste de implementar TIM de grafeno (incluyendo instalación y posibles riesgos) frente al ahorro energético y de refrigeración a largo plazo, especialmente en centros de datos donde unos pocos vatios por nodo acaban suponiendo cifras enormes al final del año.
Al final, tanto la pasta térmica como el grafeno, ya sea en forma de pasta o de almohadilla, tienen su lugar. La decisión depende de si priorizas facilidad de uso y bajo coste o si buscas la máxima eficiencia térmica posible asumiendo complejidad y precio mayores. Lo ideal es conocer bien las características de cada opción y no dejarse llevar solo por la novedad o el marketing, sino por las necesidades reales del equipo y del uso que le vas a dar.
Visto todo lo anterior, queda claro que la pasta térmica convencional sigue siendo la opción más equilibrada para la mayoría de usuarios por su buen rendimiento, simplicidad y coste reducido, mientras que las soluciones basadas en grafeno se posicionan como alternativas de alta gama capaces de ofrecer una conductividad superior, mayor estabilidad y menos degradación con el tiempo, aunque a cambio de un precio más alto, una manipulación más delicada y ciertos riesgos eléctricos que conviene tener muy presentes antes de dar el salto.
