- Instalación de librerías externas para habilitar los microcontroladores de Arduino en el software.
- Generación y localización del archivo hexadecimal desde el entorno de desarrollo de Arduino.
- Vinculación del firmware con el componente virtual para ejecutar la simulación del circuito.
Si te estás metiendo en el mundo de la electrónica, sabrás que montar circuitos a ciegas puede ser una auténtica lotería. Para evitar quemar componentes o pasarte horas buscando un cable mal puesto, simular tus proyectos de Arduino en Proteus es la mejor decisión que puedes tomar, ya que te permite probar todo en un entorno virtual seguro.
Este software es una herramienta brutal porque no solo te deja ver si el código funciona, sino que también te facilita el diseño de placas PCB profesionales. Lo malo es que, de serie, Proteus no trae los componentes de Arduino, por lo que hay que hacer un par de ajustes previos para que el programa reconozca nuestras placas favoritas.
Cómo conseguir e instalar las librerías de Arduino
Para empezar con buen pie, lo primero es conseguir la biblioteca necesaria. Sin ella, Proteus no sabrá qué es un Arduino Uno o un Nano. Para instalarla, debes buscar en la web la librería de Arduino para Proteus y descargar el archivo comprimido en formato ZIP.
Una vez tengas el archivo, verás que contiene dos documentos fundamentales: uno con extensión .LIB y otro con extensión .IDX. Para que el software los reconozca, no basta con tenerlos en la carpeta de descargas; tienes que copiarlos y pegarlos directamente en la carpeta de librerías (Library) de la instalación de Proteus en tu ordenador. Tras hacer esto, reinicia el programa y ya tendrás los microcontroladores disponibles para arrastrarlos al lienzo de trabajo.
Obtención del archivo HEX desde el IDE de Arduino
El código que escribes en el IDE de Arduino es comprensible para nosotros, pero Proteus necesita el código ya traducido a lenguaje máquina, es decir, el archivo hexadecimal (HEX). Para obtenerlo, no hace falta instalar programas raros, basta con ajustar la configuración del propio IDE.
Entra en el menú de Archivo, ve a Preferencias y busca la opción de compilación y carga. Activa la casilla para que el IDE te muestre los detalles de la compilación. Después, escribe tu código y pulsa el botón de Verificar. En la consola de la parte inferior, el programa te indicará la ruta exacta donde se ha guardado el archivo .hex en tu disco duro. Ese es el archivo que le daremos de comer a Proteus.
Configuración de la simulación en Proteus
Ahora viene la parte donde ocurre la magia. Una vez que tengas tu circuito dibujado en Proteus con los componentes que necesites (ya sean LEDs, transistores, motores o diodos), tienes que vincular el código con el microcontrolador.
Selecciona la placa de Arduino que hayas colocado en el esquema y haz un doble clic sobre ella. Se abrirá una ventana de propiedades donde verás un campo llamado «Program File». Haz clic en el icono de la carpeta y busca el archivo HEX que generaste previamente con el IDE. Una vez cargado, dale a aceptar y pulsa el botón de Play. Si todo está bien conectado, verás cómo tu circuito cobra vida exactamente igual que si lo tuvieras sobre la mesa.
Uso de Arduino Nano y otros componentes

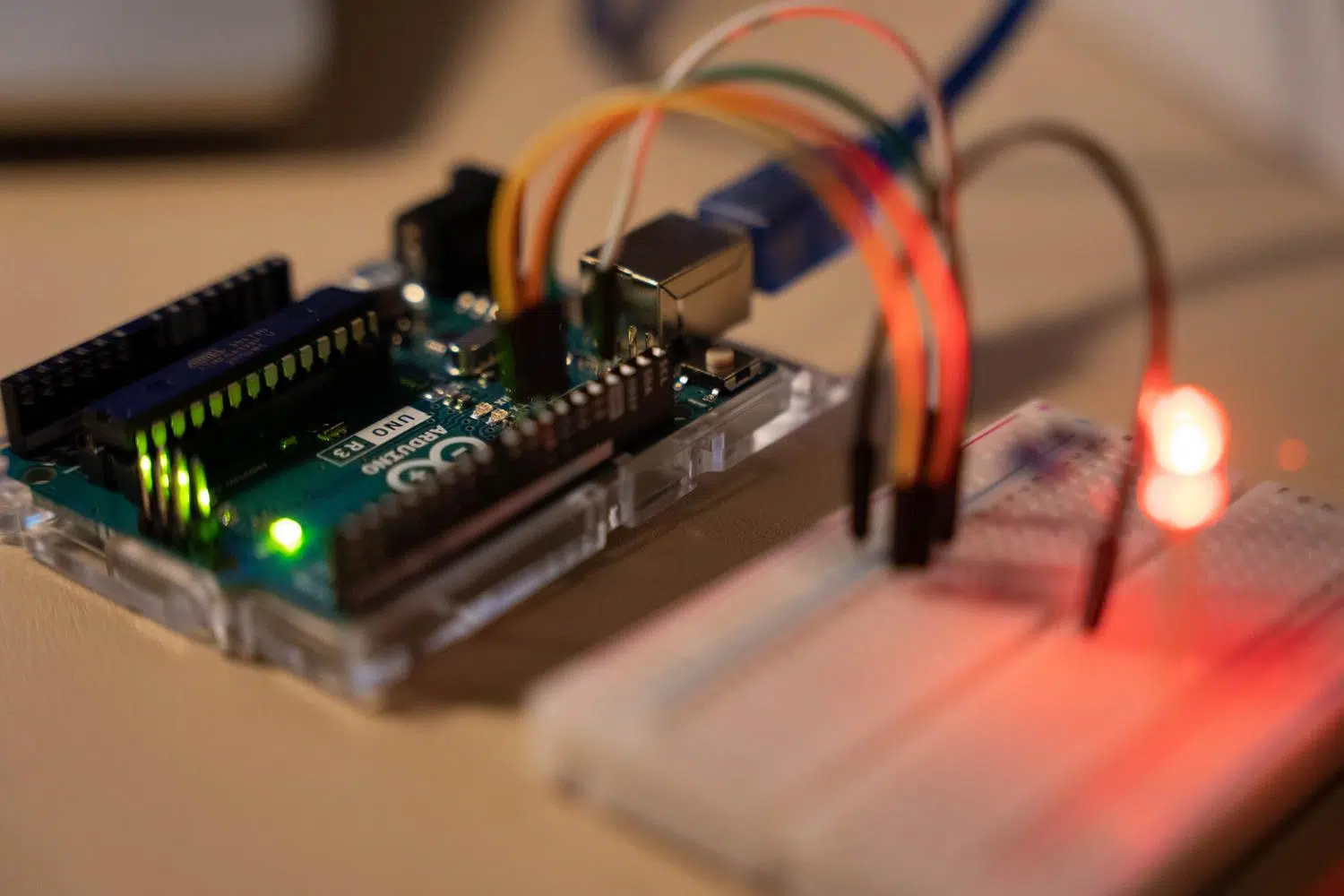

Este método es totalmente versátil y funciona igual de bien si decides usar un Arduino Nano en lugar del Uno. Es ideal para proyectos rápidos, como el clásico parpadeo de un LED, ya que te permite detectar errores de lógica o cortocircuitos antes de gastar un solo céntimo en material físico. Al simular, puedes añadir instrumentos de medición como el osciloscopio virtual para analizar las señales en tiempo real, lo que hace que el proceso de depuración sea mucho más sencillo y rápido.
Tener el flujo de trabajo dominado, desde la descarga de las librerías y la generación del hexadecimal hasta la carga final en el esquema, te permite ahorrar tiempo y dinero evitando fallos catastróficos en el hardware real y asegurando que cada línea de código haga exactamente lo que esperas.
