Cómo medir el input‑lag en tu TV Samsung con Leo Bodnar Tester

Si juegas en una Smart TV Samsung y alguna vez has pensado que tus movimientos llegan tarde a la pantalla, lo más probable es que estés sufriendo input‑lag en tu televisor. Ese pequeño retardo entre lo que haces con el mando y lo que ves en pantalla puede marcar la diferencia entre clavar un disparo o quedarte a milímetros del objetivo. No es algo que las tiendas suelan explicarte, y mucho menos verás ese dato en grande en la caja de la tele.

Para salir de dudas y dejar de jugar “a ciegas”, existe una herramienta muy concreta: el Leo Bodnar HDMI Video Signal Lag Tester, también en su versión 4K. Este aparato genera una señal HDMI y mide con precisión cuánto tarda tu TV Samsung en mostrarla, sin mezclarlo con el tiempo de respuesta de los píxeles. Vamos a ver, con todo detalle, qué es exactamente el input‑lag, cómo funciona el Leo Bodnar Tester por dentro, qué puede y qué no puede medir, y cómo aprovecharlo al máximo para saber de una vez qué tal responde tu tele.

Qué es el input‑lag y por qué importa tanto en tu TV Samsung

Cuando hablamos de input‑lag de una TV, nos referimos al retardo entre la señal de vídeo que sale de la consola o PC y la imagen que finalmente ves en la pantalla. Es decir, desde que la tele recibe el primer píxel de un nuevo fotograma hasta que ese cambio de luminosidad se aprecia realmente en el panel.

En los viejos CRT, este retardo era prácticamente inexistente: la señal se dibujaba casi al instante. Con las Smart TV modernas, incluidas muchísimas Samsung, entran en juego un montón de procesados de imagen y algoritmos internos (escalado, mejora de movimiento, reducción de ruido, interpolación de fotogramas, etc.) que suelen necesitar almacenar uno o varios frames en un búfer antes de mostrarlos. Eso significa milisegundos extra que se acumulan y que tú notas como “tele perezosa”.

Este problema no solo afecta a la sensación al jugar; también puede causar desincronización entre el audio y el vídeo cuando el televisor introduce un retraso considerable en la imagen. Aunque muchos receptores AV y algunos sistemas con ARC ajustan el audio automáticamente, cualquier medición precisa de vídeo ayuda a cuadrar mejor la sincronía.

Para rematar, aunque muchas fichas técnicas de TV Samsung indiquen tiempos de respuesta muy bajos (por ejemplo, 1 ms o 5 ms), ese dato suele referirse al tiempo de respuesta de los píxeles (grey‑to‑grey), que es otra cosa distinta al input‑lag. Un panel puede cambiar de un gris a otro muy rápido, pero si la electrónica interna añade 40 ms de búfer, el mando seguirá sintiéndose “lento”.

Por todo esto tiene sentido contar con una herramienta dedicada como el Leo Bodnar Tester, que mida únicamente el retardo de la cadena de vídeo sin que se mezclen otros factores.

Cómo funciona el Leo Bodnar 4K HDMI Video Signal Lag Tester

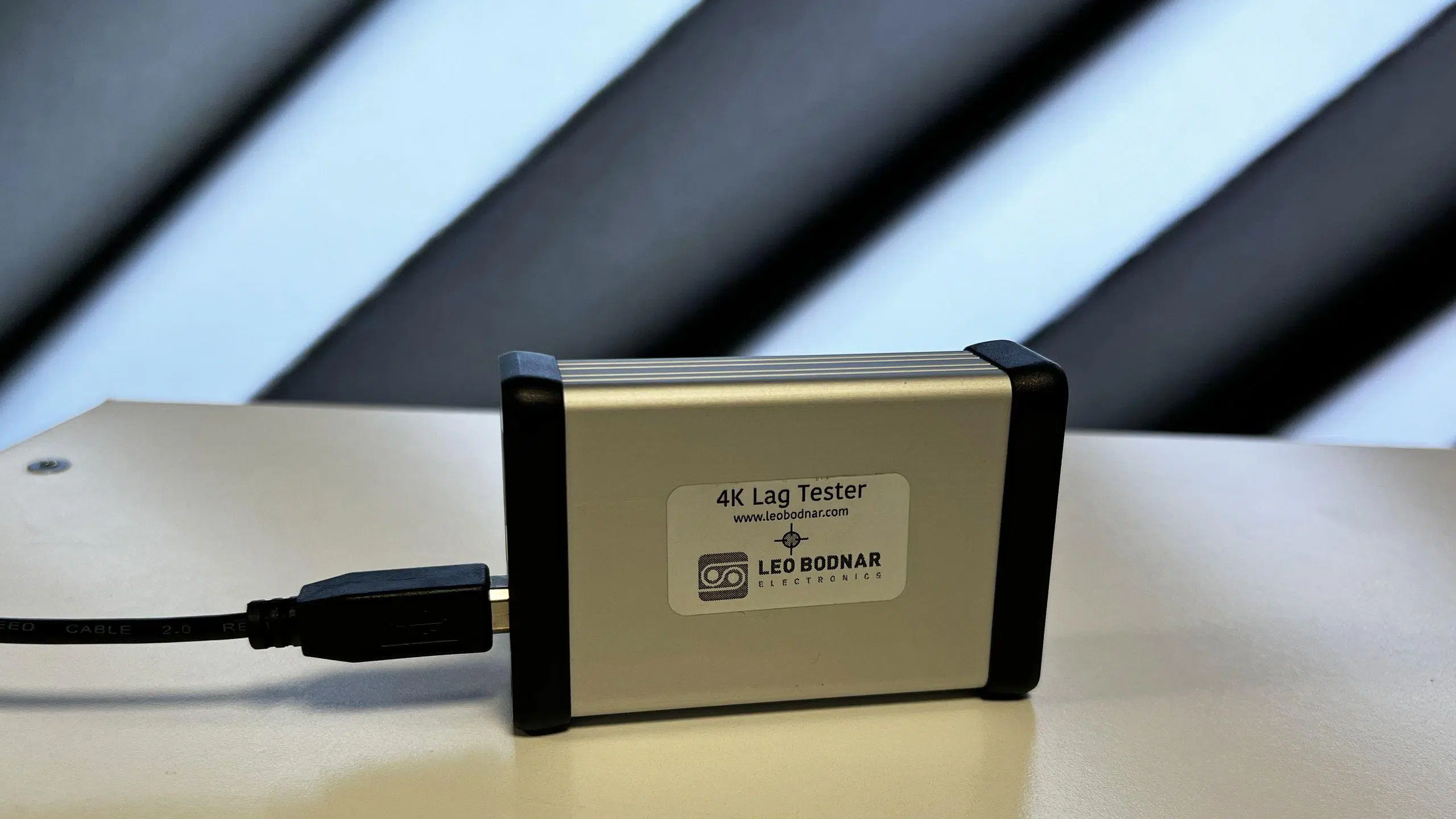

El Leo Bodnar 4K HDMI Video Signal Lag Tester es un dispositivo portátil que se conecta por HDMI a tu TV Samsung y genera una señal de vídeo de prueba a 60 Hz. Lo que hace es mostrar un patrón con fondo oscuro y un rectángulo blanco que se enciende y apaga muy rápido. Dentro del propio aparato hay un sensor óptico que se coloca directamente sobre la zona blanca para detectar en qué instante la pantalla comienza a iluminarse.

La clave está en que el tester mide el tiempo que pasa entre dos momentos muy precisos: por un lado, el instante en el que el primer píxel activo de la línea correspondiente abandona el FPGA (el chip que genera la señal HDMI) y, por otro lado, el instante en el que el sensor óptico detecta que la luminosidad en el punto de medida ha alcanzado aproximadamente un 6 % del brillo máximo. Ese intervalo es lo que el dispositivo muestra en pantalla como “input‑lag”.

En la práctica, el aparato envía una señal de vídeo HDMI en 8‑bit RGB con resoluciones y estructuras de líneas muy concretas: 720p, 1080p y 2160p (4K), con 750, 1125 y 2250 líneas totales respectivamente. Para cada frecuencia de refresco y modo, el tiempo que transcurre desde el inicio del fotograma hasta el centro del rectángulo blanco central es constante y conocido. Esto permite derivar muy fácilmente la latencia de vídeo total de la TV Samsung restando una constante predeterminada al valor crudo de la medición.

En versiones antiguas de firmware para los modelos de 720p/1080p fijos, la medición se realizaba desde el comienzo del periodo de blanking (tiempo en el que se “prepara” la línea pero no se muestran píxeles activos) en lugar de hacerlo desde el primer píxel activo. Posteriormente, el comportamiento se ajustó para que todos los modelos trabajen de forma coherente midiendo desde el primer píxel visible del fotograma, que es lo realmente relevante para el input‑lag.

Además de la versión 4K, existen modelos anteriores fijos a 720p o 1080p a 60 Hz. La elección del modo no es trivial: el 720p suele ser la opción más compatible con una mayor variedad de pantallas y equipos, y, en la mayoría de televisores, el escalado interno de 720p a 1080p o 4K no introduce un retardo adicional significativo. Por eso, muchos analistas recomiendan el modelo 720p cuando se busca la máxima compatibilidad.

Qué formatos y patrones de vídeo genera el Leo Bodnar Tester

El corazón del sistema es el patrón de prueba: un fondo oscuro con un rectángulo blanco que parpadea rápidamente. En el caso del 4K Lag Tester, dicho patrón se reproduce en distintas posiciones verticales (arriba, centro, abajo) para analizar también el retardo añadido por el propio barrido de la pantalla, ya que las TV no muestran todo el fotograma a la vez, sino línea a línea.

El dispositivo trabaja con formatos HDMI 2.0 (TMDS) y envía una señal limpia y estable a 60 Hz, sin depender de fuentes externas. Para cada resolución soportada (720p, 1080p, 2160p) se define un número fijo de líneas totales y se controla con precisión de hardware el momento exacto en el que se envían los píxeles del rectángulo blanco central. Esa exactitud es la que permite luego obtener cifras muy consistentes entre distintas mediciones.

La relación entre el instante en el que el FPGA lanza el primer píxel activo y el momento en que el centro del rectángulo debe aparecer en pantalla se puede ver, por ejemplo, en mediciones de osciloscopio donde el tiempo desde la primera línea del fotograma hasta el centro del bloque blanco se sitúa en unos 7,994 ms para un determinado modo. Ese valor es constante para esa combinación concreta de resolución y frecuencia, así que la latencia total de la TV se calcula restando esa constante al tiempo bruto entre la salida del píxel y la detección de luz.

El patrón de destellos es muy útil para pantallas con respuestas relativamente rápidas, pero también tiene implicaciones en casos más complejos como la reproducción de 24 Hz bajo 60 Hz mediante 3:2 pulldown, algo de lo que hablaremos más adelante porque afecta a cómo interpretar los promedios de input‑lag.

Precisión del Leo Bodnar Tester: comparación con mediciones de laboratorio

Para comprobar si las cifras que arroja el Leo Bodnar 4K HDMI Video Signal Lag Tester son fiables, se han realizado mediciones de referencia con osciloscopio y fotodiodo en varios tipos de pantallas: un monitor gaming LCD, un televisor LCD y un monitor OLED. El objetivo era medir directamente el instante en que comienza a subir la luminosidad y compararlo con los milisegundos reportados por el tester.

Un ejemplo muy representativo es el de un monitor gaming BenQ ZOWIE conectado a una tarjeta gráfica NVIDIA, mostrando una pantalla totalmente negra sobre la que se hace aparecer una sola línea blanca en el centro. Midiendo el tiempo entre la salida del primer fotograma con esa línea y el inicio del cambio de luz detectado por el fotodiodo, se obtuvo una cifra de 8,3 ms de retardo sin contar el tiempo de respuesta del píxel. Es decir, puro input‑lag de la ruta de vídeo.

Al repetir la medición en ese mismo monitor con el Leo Bodnar 4K Tester, el valor mostrado fue exactamente el mismo: 8,3 ms. Esa coincidencia milimétrica valida que el instrumento está midiendo precisamente lo que promete, al menos en condiciones de señal y panel muy controladas.

Este tipo de pruebas se repitió también con otros dispositivos. Al analizar un televisor LCD que utiliza 3:2 pulldown para mostrar contenido de 24 Hz sobre un refresco de 60 Hz, el osciloscopio permitió ver claramente dos valores distintos de input‑lag dependiendo de si se estaba mostrando un frame “A” o un frame “B” dentro de la secuencia. El promedio era de unos 78,6 ms, pero el tester tendía a reflejar resultados más próximos a uno de los dos valores concretos y no tanto a la media real.

Con una pantalla OLED pequeña (alrededor de 15 pulgadas), la situación fue distinta: al medir input‑lag en paralelo con fotodiodo y con el Leo Bodnar, se observó una discrepancia de alrededor de 0,2 ms. Investigando un poco, se vio que la causa no era un error del aparato sino la propia distribución de la luz en un panel tan pequeño: parte de la luminosidad de la zona superior del rectángulo blanco llegaba al sensor del tester antes de lo esperado y eso hacía que los números parecieran ligeramente más bajos.

Limitaciones al medir el input‑lag: 3:2 pulldown y otros casos especiales

Aunque el Leo Bodnar Tester es tremendamente útil, conviene tener claras sus limitaciones. Una de las más importantes sale a relucir con los televisores que aplican 3:2 pulldown a señales de 24 Hz en pantallas de 60 Hz, algo aún bastante habitual en muchos modelos, incluidas diversas gamas de TV Samsung cuando muestran cine o series.

En una situación de 3:2 pulldown, algunos fotogramas del contenido se muestran durante 2 refrescos de pantalla y otros durante 3, lo que implica que el retardo efectivo no es idéntico en todos los frames. Cuando se mide con un fotodiodo y osciloscopio, se ve con claridad cómo la latencia “salta” entre dos valores distintos que suelen repartirse aproximadamente al 50 % de las veces cada uno.

Si uno calcula la media aritmética de esos dos valores, obtiene una cifra representativa del input‑lag promedio para esa señal concreta, que en el caso de la prueba citada rondaba los 78,6 ms. Sin embargo, el patrón de destellos del Leo Bodnar Tester no “muestra” los frames de forma simétrica respecto a la cadencia 3:2, y eso hace que el aparato tienda a sesgar sus lecturas hacia uno de los dos valores de retardo, en lugar de aproximarse tanto al promedio real.

Es importante entender que este comportamiento no significa que el tester sea inservible, sino que en escenarios con cadencias irregulares (como 24 Hz transformados a 60 Hz con 3:2) los resultados hay que tomarlos como una referencia del retardo de algunos frames, y no como una media estadísticamente perfecta. Para videojuegos, donde normalmente se trabaja a 60 Hz nativos (o más) y la señal llega ya en esa frecuencia, el problema es mucho menor.

Otro caso donde hay que tener cuidado es con proyectores DLP. Aunque en principios las pruebas realizadas con osciloscopio no incluían proyectores, la estimación razonable es que el tester mida solo hasta que aparece el primer color en el punto del sensor, sin tener en cuenta toda la secuencia de color entrelazada propia de algunos sistemas DLP. Para análisis de latencias muy específicos en proyectores, lo más riguroso sigue siendo recurrir a medición con fotodiodo y equipo de laboratorio.

Medición en pantallas OLED y en televisores LCD con panel rápido

Las pantallas OLED suponen un reto interesante para este tipo de dispositivos porque su tiempo de subida de luminosidad es extremadamente bajo, muy por debajo de 0,1 ms en muchos casos. Es decir, casi en cuanto el fotograma llega al panel, el píxel alcanza su brillo objetivo, por lo que la parte “lenta” del proceso suele estar mucho más en la electrónica y el procesamiento previo que en el propio panel.

En la prueba con el monitor OLED de 15 pulgadas, se añadió la complicación de que el panel regulaba el brillo usando modulación por ancho de pulso (PWM), una técnica que enciende y apaga el panel muy rápido para simular distintos niveles de luminosidad medias. En principio, esto podría hacer más difícil la detección exacta del momento en que sube la luz, pero el Leo Bodnar Tester fue capaz de medir de forma extremadamente precisa cuando se controló la posición del sensor.

Al colocar tanto el fotodiodo como el sensor del tester exactamente en la misma zona (por ejemplo, la parte superior del rectángulo blanco central), se obtuvieron valores idénticos de input‑lag en ambas mediciones. Eso confirma que, para una TV Samsung OLED de tamaño normal, donde el rectángulo se proyecta sobre una superficie mucho mayor y la luz no se “desparrama” tanto, el aparato ofrece resultados muy fiables.

En televisores LCD pensados para gaming, con electrónica relativamente rápida, el tester también demostró un comportamiento impecable. El ejemplo del monitor BenQ ZOWIE es especialmente ilustrativo porque se trata de un panel con latencia muy estable entre ciclos de encendido, una característica que no todas las pantallas comparten. En otros televisores se observaron variaciones de retardo tras apagar y encender o tras forzar un re‑sync de la señal HDMI, algo a tener en cuenta si repites mediciones en tu TV Samsung.

De manera general, para cualquier TV Samsung con panel rápido (ya sea LCD u OLED), el Leo Bodnar Tester es capaz de ofrecer una foto bastante precisa de cómo de “ágil” es la ruta de vídeo, siempre que se configure la tele en modo juego o en un modo que minimice el procesado de imagen.

Uso práctico del Leo Bodnar Tester en tu TV Samsung

El manejo del Leo Bodnar Tester en una TV Samsung es, en apariencia, muy sencillo, aunque conviene seguir una serie de pautas para no llevarse sustos con mediciones irreales. El dispositivo tiene forma de pequeño módulo portátil, se alimenta con dos pilas AA y se conecta al televisor mediante un cable HDMI estándar.

Una vez enchufado, basta con seleccionar en la TV Samsung la entrada HDMI correcta y mantener pulsado el botón superior del tester para activar la señal de prueba. En pantalla aparecerá un patrón con un contador y tres barras o rectángulos blancos que parpadean en posiciones distintas (parte superior, central e inferior). Cada una de esas zonas permite medir el input‑lag en un punto concreto del barrido vertical de la pantalla.

Para obtener la cifra, se coloca el sensor de luz del Leo Bodnar directamente sobre el rectángulo blanco que está parpadeando. El aparato detecta el aumento de luminosidad y muestra en su propia pantalla de control el tiempo de retardo en milisegundos. Es importante que el televisor esté mostrando una señal a 60 Hz, ya que el tester está diseñado para funcionar correctamente con ese refresco; si se fuerza una conversión a 24 Hz u otra frecuencia mediante procesadores externos, las lecturas dejarán de ser válidas.

En muchos modelos de TV Samsung verás que las tres posiciones (arriba, centro, abajo) arrojan valores ligeramente distintos. No es un fallo, sino la consecuencia del tiempo de escaneado de la propia pantalla: el panel dibuja la imagen línea a línea desde la parte superior a la inferior, y eso significa que la parte de abajo siempre aparece unos milisegundos después que la de arriba. En pantallas que utilizan un frame buffer completo y luego “suelten” la imagen toda a la vez, estas diferencias tienden a ser menores.

Un uso interesante del tester es repetir las mediciones activando o desactivando modos de imagen de Samsung como el Modo Juego, Motion Plus, interpolación de movimiento y demás opciones de procesado. Verás cómo algunos ajustes añaden decenas de milisegundos extra al input‑lag, mientras que el Modo Juego suele recortar el retardo de forma notable a costa de renunciar a parte del embellecimiento de imagen.

Consejos para obtener mediciones fiables en tu salón

Aunque el Leo Bodnar Tester es bastante robusto, hay varios factores ambientales que pueden hacer que la lectura del sensor de luz sea poco precisa. Si, por ejemplo, se obtiene un valor extrañamente bajo (por debajo de 16 ms en las barras central o inferior) o una lectura inconsistente entre pruebas seguidas, conviene revisar una serie de puntos.

Lo primero es controlar las condiciones de iluminación de la sala. Demasiada luz ambiental, reflejos directos sobre la pantalla o ventanas abiertas pueden engañar al sensor del tester. Siempre que sea posible, es preferible hacer la medición con la habitación más bien a oscuras, bajando persianas o probando al anochecer si medimos en un salón con mucha luz natural.

También es recomendable ajustar algunos parámetros de imagen de la propia TV Samsung. Si el valor parece sospechosamente bajo, se puede bajar un poco la retroiluminación y compensar subiendo el brillo, de forma que el contraste entre el fondo oscuro y el rectángulo blanco sea suficiente, pero sin que los reflejos internos del panel distorsionen lo que percibe el sensor.

Otro elemento a evitar es cualquier tipo de resplandor intenso o foco de luz que incida justo sobre la zona donde se coloca el tester. Una lámpara, un flexo o incluso la luz de una ventana reflejada en el cristal del televisor pueden generar una base de luminosidad que enmascare el momento en que la barra blanca realmente se enciende.

En caso de que después de estos ajustes sigas obteniendo cifras que no cuadran con lo esperado, siempre puedes repetir la medición varias veces, cambiando ligeramente la posición del sensor sobre el rectángulo o probando en otra entrada HDMI de la TV Samsung. A veces, pequeñas variaciones en el camino de señal (receptores AV, barras de sonido con HDMI, etc.) pueden añadir unos milisegundos extra que merece la pena localizar.

Más allá del HDMI: qué puedes medir con el Leo Bodnar Tester

Aunque su propósito principal es medir el input‑lag de televisores y monitores conectados por HDMI, el Leo Bodnar Tester es mucho más versátil de lo que parece. Gracias a su salida HDMI estándar, se le pueden añadir distintos adaptadores para analizar otras interfaces de vídeo y componentes de la cadena.

Por ejemplo, con un simple adaptador HDMI a DVI puedes medir el retardo de monitores DVI, muy útil si todavía usas pantallas de este tipo en un PC o quieres comparar la respuesta de tu TV Samsung frente a un monitor antiguo. En pruebas realizadas, se pudo comprobar también que algunos adaptadores como la serie HD‑Fury (HDMI a VGA) no añadían prácticamente ningún retardo mensurable, permitiendo usar el tester incluso sobre entradas VGA sin penalizar la latencia.

Otra aplicación práctica es intercalar el tester a través de procesadores externos de vídeo, escaladores o receptores AV que “toquetean” la imagen antes de mandarla al televisor. De esta forma puedes saber exactamente cuántos milisegundos extra añade cada elemento, algo muy interesante si quieres mantener ajustada la sincronía entre audio y vídeo o si sospechas que algún cacharro de tu cadena está convirtiendo tu señal en una tortuga.

Hay que tener en cuenta, eso sí, que el tester está pensado para trabajar con señales a 60 Hz. Si un procesador convierte la frecuencia a 24 Hz o a otro refresco poco habitual, el patrón de destellos y la lógica interna del aparato dejan de funcionar como deben y las cifras deja de ser fiables. Lo recomendable es configurar siempre los dispositivos externos para que dejen pasar 60 Hz nativos cuando estés midiendo.

Todo este abanico de usos hace que el Leo Bodnar Tester sea una herramienta muy útil para videófilos, calibradores profesionales y reviewers de monitores y televisores, incluidos fabricantes que necesitan validar sus tiempos de procesamiento.

Al final, tener un aparato que te diga en milisegundos cuántos gráficos tarda tu TV Samsung en responder cambia mucho la manera en la que percibes su rendimiento real. Con unas pocas pruebas en distintas entradas, modos de imagen y configuraciones, es fácil descubrir si esa tele “tan bonita” que compraste está realmente a la altura para jugar o si está escondiendo demasiado input‑lag tras sus filtros de imagen. Y, con esa información, decidir qué ajustes activar o desactivar se vuelve algo mucho más claro y menos basado en sensaciones vagas que en datos duros.
