Cómo convertir tu tarjeta de sonido en un osciloscopio virtual

¿Alguna vez te has quedado con las ganas de analizar una señal eléctrica pero no tienes un presupuesto para comprarte un equipo profesional? Pues mira, hay una solución bastante ingeniosa y barata: aprovechar que tu ordenador ya tiene un convertidor analógico a digital integrado. Básicamente, vamos a engañar a la tarjeta de sonido para que, en lugar de música, procese voltajes de circuitos electrónicos, transformando tu pantalla en un osciloscopio virtual capaz de mostrarte qué está pasando en tiempo real.

Ahora bien, no es tan simple como conectar un cable y ya está. Hay que tener mucho cuidado porque las entradas de audio están diseñadas para señales muy pequeñas y, si te descuidas, podrías fritar el hardware de tu portátil en un segundo. Por eso, vamos a ver cómo montar un sistema seguro, qué programas usar y cuáles son los límites reales de este experimento para que no te lleves sorpresas desagradables mientras haces tus proyectos de electrónica.

El software: el cerebro de la operación

Para que los datos que entran por el jack de audio tengan sentido, necesitamos un software que los grafique. Una de las opciones más potentes y completas es Waveforms de Digilent, que es compatible con Windows, Mac y Linux. Lo bueno de este programa es que ofrece una interfaz de nivel profesional donde puedes manejar el tiempo, el voltaje y el disparo (trigger), permitiéndote incluso realizar análisis de espectro y exportar los datos a archivos CSV.

Si buscas alternativas más sencillas o ligeras, existen opciones como Winscope o Zelscope, que cumplen la función básica de dibujar la onda. Lo fundamental es configurar el sistema operativo para que la entrada LINE-IN o el micrófono estén habilitados tanto para grabación como para reproducción, ajustando el volumen al mínimo al principio para evitar saturaciones que podrían distorsionar la lectura o dañar el equipo.

Montando el circuito de protección y acondicionamiento

Como hemos mencionado, meter voltajes altos en una tarjeta de sonido es jugar con fuego. La mayoría de estas entradas admiten un máximo de 1 Vpp. Para medir señales más altas, como las de un Arduino (5V), es imprescindible montar un divisor de tensión. Por ejemplo, usando resistencias de 10k y 330 ohmios, podemos reducir la señal a un nivel seguro, asegurando que la impedancia de entrada sea razonable para no cargar el circuito que estamos midiendo.

Para añadir una capa extra de seguridad, es muy recomendable incluir diodos limitadores (como el 1N4148). Estos actúan como un muro que recorta cualquier pico de tensión que supere los 0.6V, evitando que el voltaje llegue a niveles peligrosos. Si quieres tener más control, puedes sustituir alguna resistencia fija por un potenciómetro de 100K, lo que te permitirá ajustar la atenuación sobre la marcha según la señal que estés analizando.

Limitaciones técnicas que debes conocer

No nos engañemos: una tarjeta de sonido no es un osciloscopio de laboratorio. El ancho de banda está limitado al rango audible, generalmente entre 20 Hz y 20 kHz. Esto significa que si intentas medir señales de alta frecuencia, simplemente no las verás o se verán totalmente deformadas. Además, debido a los condensadores internos, estas tarjetas tienen un acoplo AC, lo que implica que no pueden medir DC; cualquier voltaje constante será filtrado y desaparecerá de la pantalla.

Otro punto crítico es la respuesta en baja frecuencia. Al comportarse como un filtro paso alto, las señales lentas sufren un decaimiento. Por ejemplo, al medir una onda cuadrada, verás que los flancos suben bien pero el nivel de voltaje cae rápidamente hacia cero. A pesar de esto, es una herramienta fantástica para analizar señales PWM, frecuencias de audio o patrones de pines digitales siempre que no necesites una precisión quirúrgica.

Configuración y calibración del equipo

Una vez conectado todo, el siguiente paso es la calibración. El voltaje que muestra el software no es necesariamente el voltaje real de la punta de tu sonda. Para solucionar esto, debes aplicar una señal conocida (como una onda senoidal de 2V generada por un equipo de referencia) y comparar el valor real con el mostrado en pantalla. En Waveforms, esto se ajusta en el apartado de atenuación del canal, multiplicando el valor para que la lectura sea exacta.

En cuanto al uso del disparador o trigger, es la clave para que la imagen no baile por la pantalla. El modo Auto es el más cómodo para empezar, ya que fuerza la visualización aunque no haya una señal clara, mientras que el modo Normal espera a que la señal cruce un umbral de voltaje específico para empezar a dibujar, lo cual es vital para analizar eventos transitorios o señales repetitivas con estabilidad.

Recomendaciones de seguridad y hardware extra

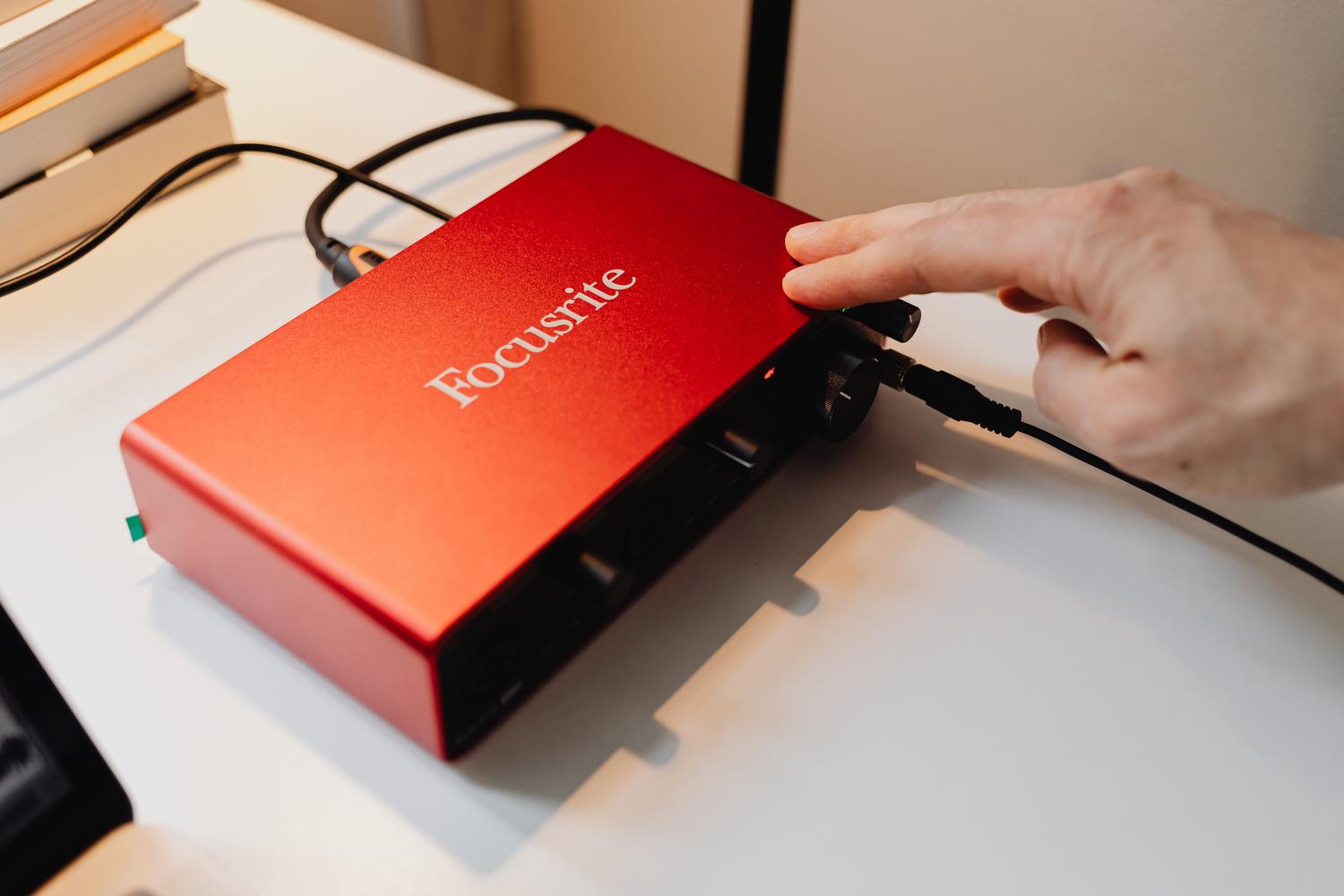

Si tienes miedo de cargarle la tarjeta de sonido a tu ordenador principal, la mejor inversión que puedes hacer es comprar una tarjeta de sonido USB externa barata. Hay adaptadores muy económicos que hacen el trabajo perfectamente y, en el peor de los casos, si ocurre un cortocircuito o una sobretensión, solo habrás perdido un componente de unos pocos euros en lugar de la placa base de tu PC.

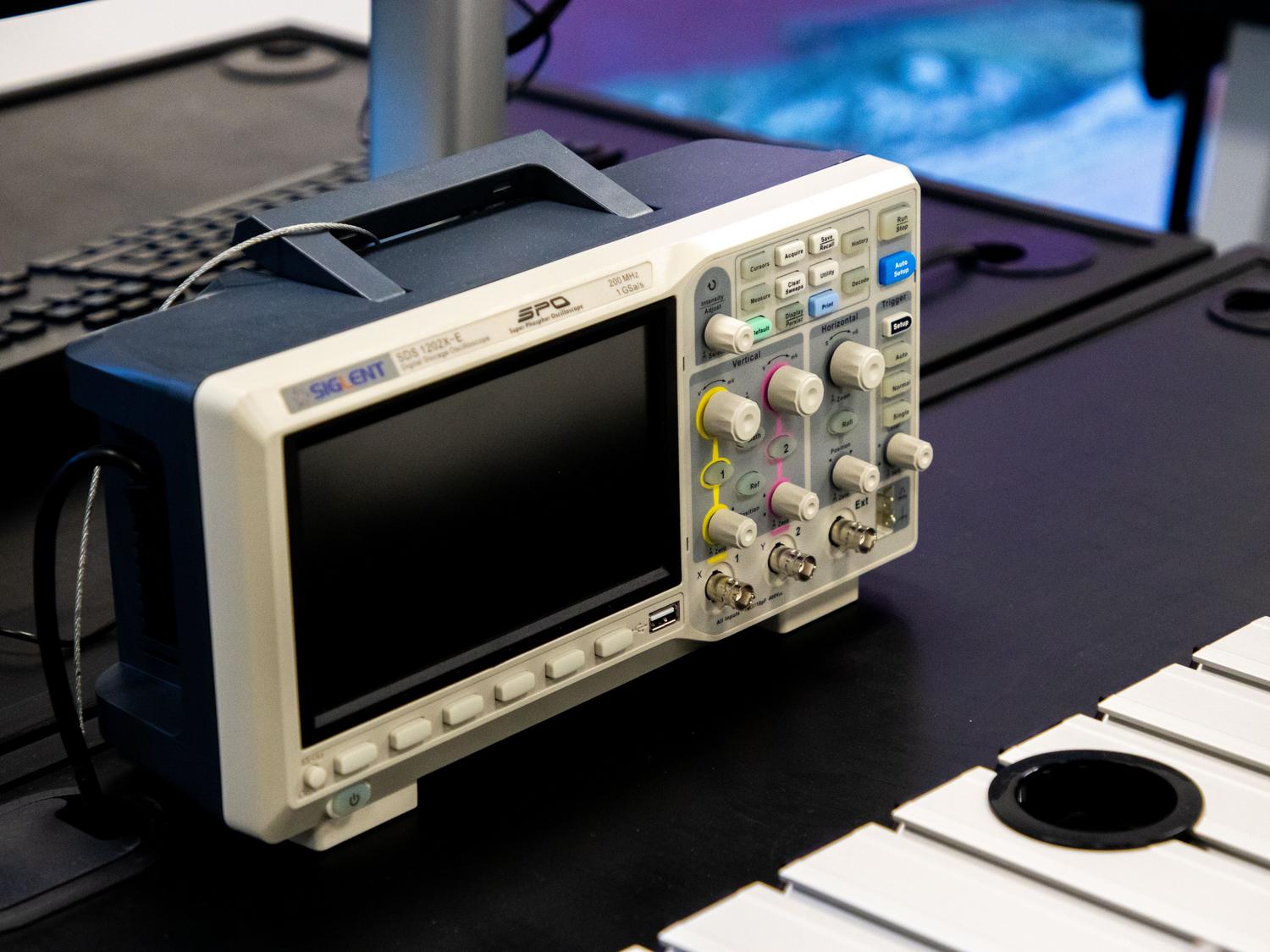

Es fundamental recordar que está terminantemente prohibido conectar este sistema a la red eléctrica (220V). Este montaje está diseñado exclusivamente para señales de baja tensión. Si necesitas medir cosas más complejas o frecuencias superiores a los 20 kHz, llegará un momento en que tendrás que dar el salto a un osciloscopio real o a interfaces más avanzadas como el Analog Discovery, que mantienen una interfaz similar pero con un ancho de banda de MHz.

Transformar el equipo de audio de tu PC en una herramienta de medida es una forma brillante de aprender electrónica sin gastar dinero, siempre que se respeten las normas de seguridad con el uso de divisores de tensión y diodos. Aunque tiene limitaciones claras en cuanto a la frecuencia y la incapacidad de medir corriente continua, resulta sumamente útil para visualizar señales de audio y depurar códigos de microcontroladores mediante la observación de pulsos digitales y frecuencias PWM.
