Manuales para montar redes de cable: guía completa de cableado estructurado

Montar una red de cable en condiciones, ya sea en una oficina pequeña, una nave industrial o un centro de datos, exige algo más que tirar unos cuantos cables y conectar equipos. Sin una guía clara, normas bien aplicadas y una mínima planificación, los problemas de cortes, baja velocidad e interferencias aparecen antes de lo que imaginas, y arreglarlo después suele ser bastante más caro que hacerlo bien desde el principio.

Este artículo funciona como un manual práctico y detallado de cableado estructurado, creado a partir de la experiencia de instaladores profesionales y de la información técnica más extendida en el sector. Vas a ver qué es el cableado estructurado, qué normas debes cumplir, qué materiales y herramientas necesitas, cómo se instala paso a paso y qué errores evitar, para terminar con una red ordenada, escalable y fácil de mantener durante años.

Qué es realmente el cableado estructurado y cuándo merece la pena instalarlo

Cuando hablamos de cableado estructurado nos referimos a un sistema de cableado de telecomunicaciones diseñado, organizado y normalizado para todo un edificio o conjunto de edificios. No es solo “la red de datos”: también puede integrar voz, vídeo, sistemas de seguridad, control de accesos y otros servicios que viajan por la misma infraestructura física.

Este tipo de instalación se emplea sobre todo en entornos empresariales, edificios de oficinas, centros educativos, centros de datos, fábricas y complejos industriales, donde la red tiene que ser estable, ampliable y fácil de gestionar, incluyendo soluciones de telecomunicaciones en edificios inteligentes. La gracia del cableado estructurado es que no se improvisa: sigue una arquitectura definida (troncal o backbone, cableado horizontal, cuartos de comunicaciones, tomas de usuario, etc.).

Compensa apostar por un sistema estructurado cuando la organización necesita una red ordenada, que pueda crecer sin volverse un caos y que cumpla unos mínimos de rendimiento y seguridad. Es especialmente recomendable en obras nuevas, reformas importantes, migraciones tecnológicas (por ejemplo, pasar de una red obsoleta a una Gigabit o 10 Gigabit) o ampliaciones significativas de puestos de trabajo.

Aunque en un entorno doméstico pequeño pueda parecer excesivo, en cuanto hablamos de varias plantas, muchos puestos de red o salas técnicas diferenciadas, el cableado estructurado deja de ser un lujo y se convierte en una necesidad para evitar parches eternos y cables colgando por todas partes.

Normas y estándares que mandan en el cableado de redes

Para que una red sea fiable y compatible con equipos de diferentes fabricantes, no basta con que funcione hoy: debe cumplir estándares internacionales de cableado. Estos estándares fijan distancias máximas, categorías de cable, métodos de prueba y criterios de diseño que evitan sorpresas.

Normas ANSI/TIA/EIA para cableado en edificios

Los documentos más citados en cableado estructurado son ANSI/TIA/EIA-570-A y la familia TIA-568 (como TIA-568A/B). Estas normas se centran en edificios residenciales y comerciales y definen, entre otras cosas:

• Distancias máximas para el cableado de cobre y fibra en función de la categoría y el uso (por ejemplo, 90 m de canal permanente más 10 m de latiguillos en cobre).
• Topologías de red recomendadas, principalmente configuración en estrella con un punto de distribución central.
• Tipos de conectores, esquemas de pinout (TIA-568A/B) y categorías de cable que garantizan un rendimiento mínimo.
• Procedimientos de medición y certificación para verificar que la instalación cumple la categoría prometida.

Seguir estas normas no es solo una manía de ingeniero; es lo que te asegura que, si cambias de switch, servidor o electrónica de red en el futuro, el cableado seguirá siendo válido y no se convertirá en el cuello de botella.

Estándares ISO/IEC para redes genéricas

A nivel internacional, una referencia clave es ISO/IEC 11801, que define el cableado de telecomunicaciones para redes genéricas en edificios. Esta norma abarca oficinas, centros de datos y entornos industriales ligeros, marcando:

• Categorías y clases de rendimiento de los enlaces de cableado (por ejemplo, Class D para Cat 5e, Class E para Cat 6, etc.).
• Requisitos de inmunidad frente a interferencias electromagnéticas y parámetros de transmisión (atenuación, diafonía, retardo, etc.).
• Organización y jerarquía del sistema de cableado (backbone, horizontal, zonas de transición, etc.).

Cumplir con ISO/IEC 11801 y las normas TIA no es opcional si quieres un sistema profesional: mejora la seguridad eléctrica, facilita la compatibilidad entre equipos y simplifica tanto el mantenimiento como las futuras auditorías técnicas.

Diseño y planificación del sistema de cableado

Antes de comprar ni un solo metro de cable, es imprescindible dedicar tiempo a diseñar la red sobre plano: número de tomas, ubicación de racks, rutas de canalización y tipo de cable a utilizar. Una buena planificación evita recortes raros, empalmes improvisados y canaletas reventadas.

Elección de la categoría de cable: Cat 5e, Cat 6, Cat 6A y fibra

En cobre de par trenzado, lo más habitual hoy en día es encontrar Cat 5e, Cat 6 y Cat 6A en UTP (par trenzado sin blindaje), además de soluciones con blindaje en entornos con mucha interferencia. Cada categoría ofrece unas prestaciones y un coste diferente:

• Cable Cat 5e: suficiente para redes básicas Gigabit Ethernet (hasta 1 Gbit/s) a distancias típicas de oficina. Adecuado para pequeñas empresas con necesidades moderadas.
• Cable Cat 6: mejora la diafonía y permite trabajar cómodamente con Gigabit en todo el canal, con mejores márgenes. Se suele elegir como estándar mínimo en instalaciones nuevas.
• Cable Cat 6A: diseñado para soportar 10 Gigabit Ethernet en distancias de hasta 100 metros, muy interesante en redes con alto tráfico, virtualización o aplicaciones pesadas.

La fibra óptica es la opción reina para largas distancias y enlaces troncales (backbone), por ejemplo, para unir diferentes edificios, plantas o armarios de comunicaciones alejados. Aporta gran ancho de banda, baja atenuación y total inmunidad a interferencias electromagnéticas.

La elección final dependerá de la velocidad que necesitas hoy, el crecimiento previsto a medio plazo, el presupuesto disponible y el entorno físico (oficina, taller, fábrica, centro de datos, etc.). Muchas empresas optan por combinar cobre en la distribución horizontal hasta los puestos y fibra en el backbone.

Topología de red, planos y adaptación al entorno

En cableado estructurado, la topología estrella es la que manda: todas las tomas de red se conectan, a través del cable horizontal, a un armario o rack central o a racks de planta interconectados. Esto facilita localizar averías, cambiar equipos y ampliar la red sin desmontar media instalación.

Lo ideal es trabajar siempre con planos actualizados del edificio: marcar la ubicación de las rosetas, la trayectoria de las canaletas, los cuartos de comunicaciones y el recorrido del cableado troncal. En entornos con maquinaria pesada o mucho ruido eléctrico hay que prever rutas lo más alejadas posible de motores, luminarias potentes o cuadros eléctricos.

Cada entorno tiene sus particularidades: en oficinas prima la estética y el aprovechamiento del mobiliario, en centros de datos se prioriza la densidad y la ventilación, y en líneas de producción la robustez y la protección mecánica. El diseño de la red debe adaptarse a esas prioridades desde el inicio.

Comparativa práctica entre tipos de cable de red

Cuando se evalúan distintas opciones de cable, no hay una solución universal. Conviene comparar velocidad, ancho de banda soportado, coste por metro, facilidad de instalación y tolerancia a interferencias para encontrar el equilibrio adecuado. Puedes consultar más sobre cables Ethernet: planos y desventajas.

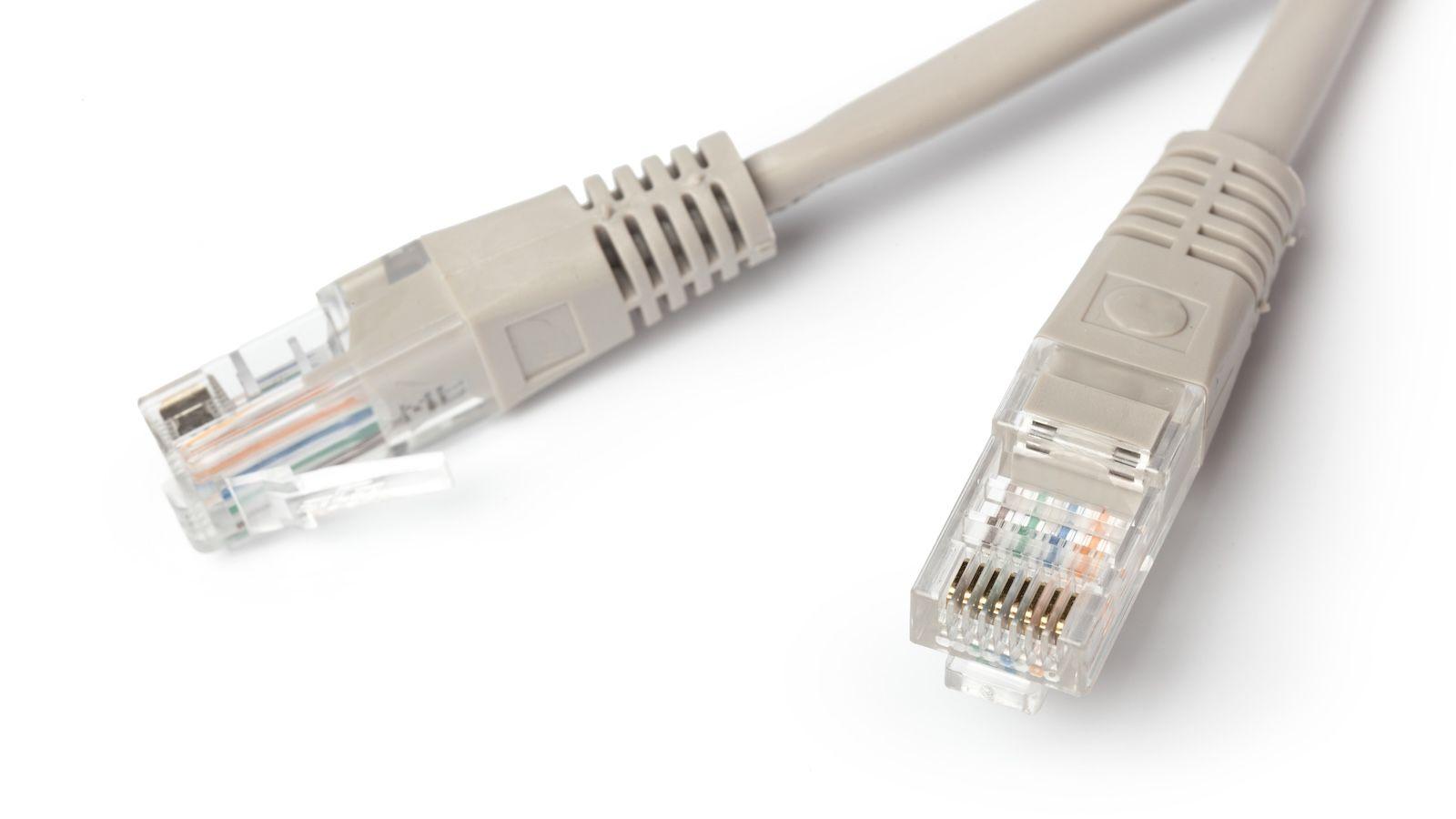

Los cables de cobre UTP de categoría 5e, 6 y 6A son fáciles de manejar, se terminan con conectores RJ45 estándar y son más que suficientes para la mayoría de estaciones de trabajo. En cambio, son más sensibles a la diafonía y a las interferencias que la fibra.

La fibra óptica ofrece tasas de transmisión muy superiores, mayor alcance y total inmunidad a campos electromagnéticos, pero requiere más cuidado en la manipulación, herramientas específicas y personal algo más especializado para su terminación y certificación.

En muchas redes profesionales se combinan ambas tecnologías: fibra para las interconexiones críticas y de larga distancia, y cobre para las conexiones a usuario y equipos de acceso. Así se consigue el máximo rendimiento sin disparar el presupuesto.

Materiales y herramientas para montar una red de cable

Una instalación profesional no se hace con un destornillador y poco más. Disponer de los materiales adecuados y de las herramientas correctas marca la diferencia entre un trabajo limpio y uno lleno de fallos intermitentes.

Herramientas básicas y técnicas de montaje

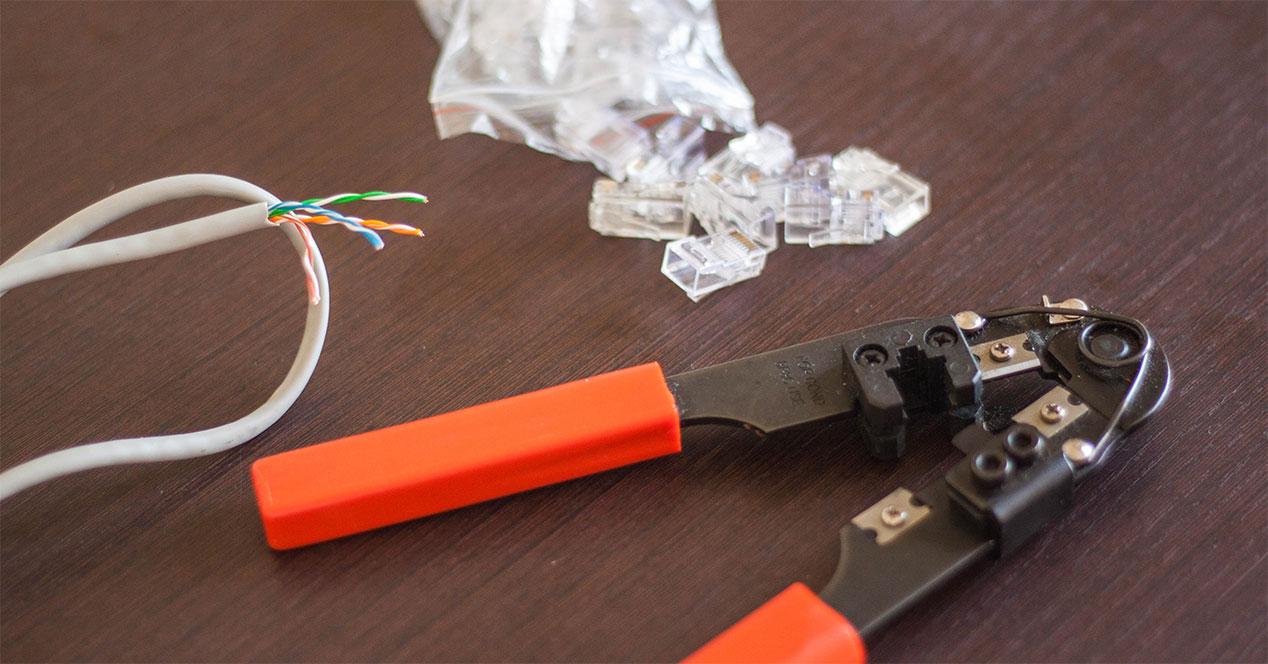

Entre las herramientas imprescindibles para cableado estructurado están las crimpadoras para RJ45, ponchadoras para jacks tipo keystone, pelacables, cortadores y herramientas para organizar y fijar el cable. Todo ello debe ser de calidad decente para asegurar cortes precisos y conexiones firmes.

Además, es más que recomendable contar con probadores de red y, si el presupuesto lo permite, certificadores de cableado capaces de medir parámetros avanzados como diafonía, atenuación, pérdida de retorno o longitud exacta del enlace. Estas mediciones son las que confirman que el enlace cumple Cat 5e, Cat 6 o la categoría que hayas diseñado.

Elementos de infraestructura: racks, patch panels, canaletas y conectores

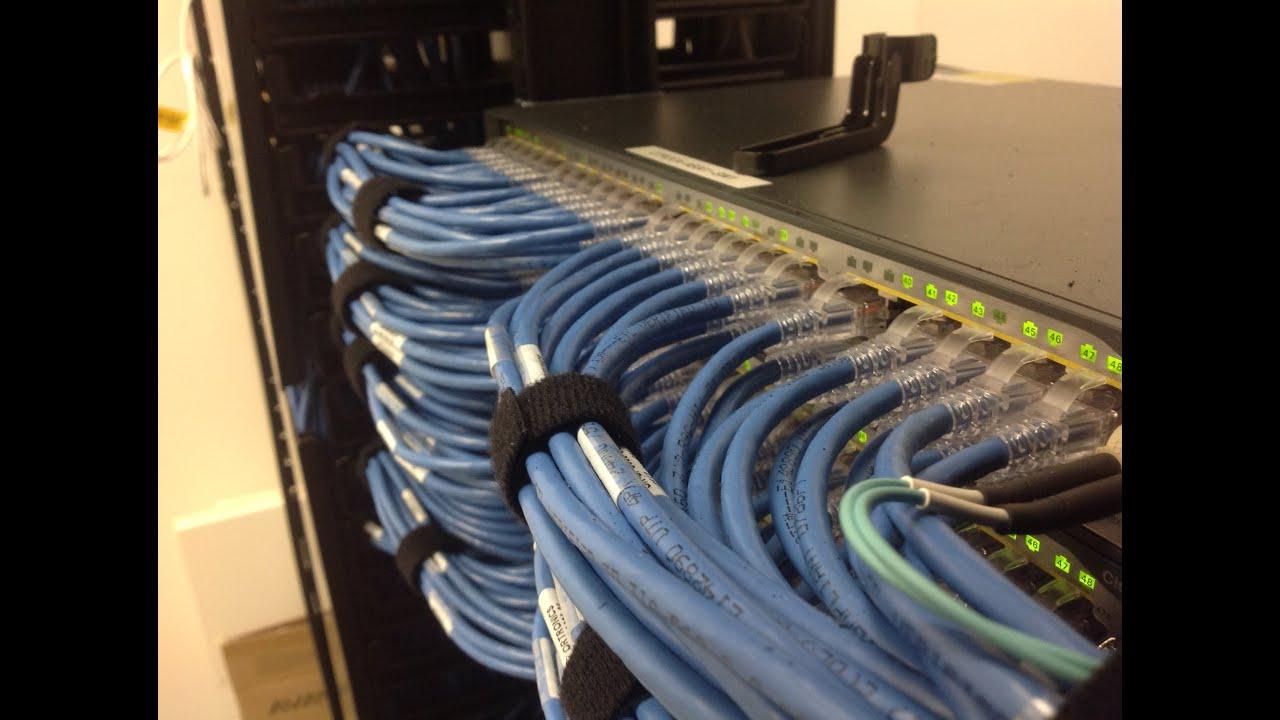

En el corazón de la instalación se encuentra el rack (o armario de comunicaciones): un bastidor donde se alojan switches, patch panels, equipos de seguridad y, en muchos casos, servidores u otros dispositivos. El rack ayuda a mantener el orden y facilita la ventilación y el acceso a los equipos.

Los patch panels o paneles de parcheo son módulos donde terminan los cables de red que vienen de las tomas de usuario. Desde ahí se conectan con latiguillos cortos a los puertos de los switches. Esta forma de trabajar simplifica futuras reconfiguraciones y evita castigar los cables de la pared conectándolos y desconectándolos continuamente.

Las canaletas, bandejas y sistemas de guiado son igual de importantes: protegen físicamente el cableado, lo separan de otras instalaciones eléctricas y permiten mantener recorridos claros y ordenados. Es clave dimensionarlas para dejar margen a futuras ampliaciones.

Por último, están los conectores propiamente dichos: jacks de red en las rosetas, conectores RJ45, módulos en el patch panel y, si usas fibra, conectores ópticos tipo LC, SC o similares. Todo debe ser de calidad y estar certificado para la categoría de cable que hayas elegido.

Componentes básicos para una red LAN típica

Si pensamos en una red LAN estándar, la lista mínima de componentes incluiría switches de red, uno o varios racks, patch panels, jacks para las tomas, el cable estructurado y los latiguillos de conexión. A esto se le suman sistemas de alimentación, regletas, SAI, etiquetado y, en muchos casos, elementos de seguridad física.

Cada uno de estos componentes cumple un papel en la arquitectura general: el switch conecta lógicamente los dispositivos, el rack ordena el hardware, el cableado enlaza los puestos de trabajo y el patch panel actúa de punto intermedio flexible. Cuando todo encaja, la red se vuelve más fácil de entender y de ampliar.

Instalación del cableado estructurado: proceso paso a paso

El montaje de una red de cable bien hecha sigue una secuencia lógica, aunque luego cada proyecto tenga sus particularidades. Saltarse pasos suele traducirse en incidencias posteriores, tiempo perdido y revisitas a la instalación.

Revisión de planos y definición de puntos de conexión

Lo primero es revisar los planos del edificio o, si no existen, generarlos de forma básica. En esos planos se marcan todos los puntos de red previstos, la ubicación de los racks, el recorrido troncal y las rutas de cableado horizontal. También se decide cuántas tomas se dejan por puesto (muchas empresas instalan al menos dos jacks por mesa).

En esta fase conviene hablar con los responsables de TI y con la dirección: es el momento de prever ampliaciones futuras, puestos adicionales, puntos para cámaras IP o sistemas de control de accesos. Añadir unas tomas de más ahora puede ahorrar muchas complicaciones más adelante.

Tendido del cableado y montaje de canaletas, racks y patch panels

Con el diseño cerrado, se pasa a la parte física: instalar canaletas o bandejas, fijar el rack en su ubicación definitiva y empezar a tender los cables siguiendo las rutas planificadas. Es importante respetar los radios de curvatura y evitar aplastar el cable con bridas excesivamente apretadas.

Durante el tendido, se deben separar los cables de red de fuentes de interferencia electromagnética como líneas de alta potencia, motores, fluorescentes o cuadros eléctricos. Cuando no queda más remedio que pasar cerca, se procura mantener la máxima distancia posible y, si el entorno es muy agresivo, se valora usar cableado blindado.

Una vez que los cables han llegado al rack, se organizan en la parte trasera de los patch panels y se preparan para su terminación. Conviene dejar cierto margen de longitud (sin exagerar) para poder manipularlos en el futuro sin tensiones innecesarias.

Terminación de cables, rosetas y conectores RJ45

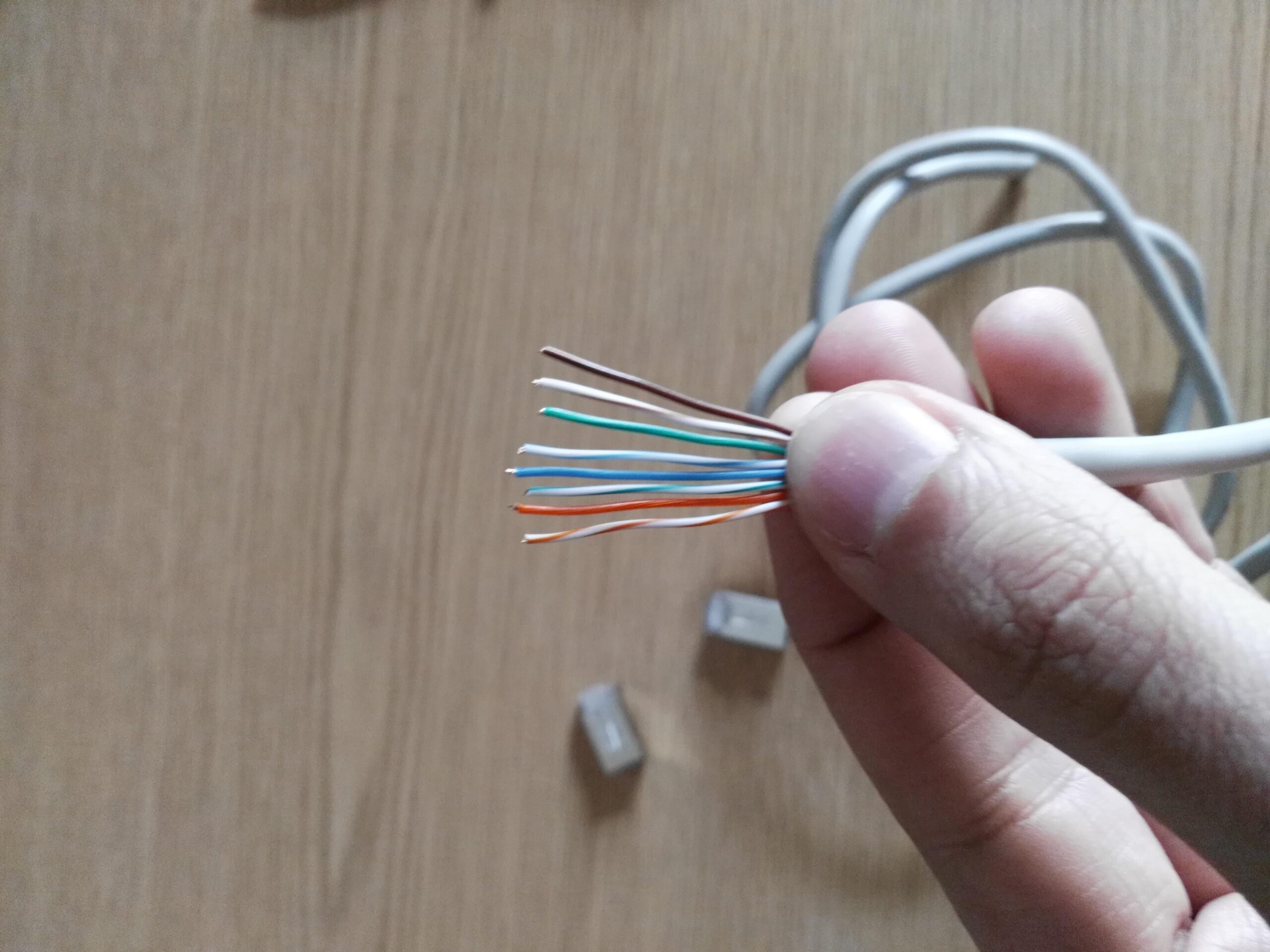

La terminación es un punto crítico. En los patch panels y en las rosetas de usuario se usan jacks de inserción por desplazamiento de aislamiento (IDC), que se punzonan con la ponchadora según el esquema TIA-568A o TIA-568B elegido para toda la instalación (lo importante es ser coherente: no mezclar esquemas).

En los extremos en los que se requieran conectores RJ45 directamente sobre el cable (por ejemplo, para tramos concretos o latiguillos hechos a medida), se utiliza la crimpadora correspondiente, respetando el orden de colores y manteniendo el trenzado lo máximo posible hasta el conector. Un mal crimpado es sinónimo de problemas intermitentes difíciles de detectar.

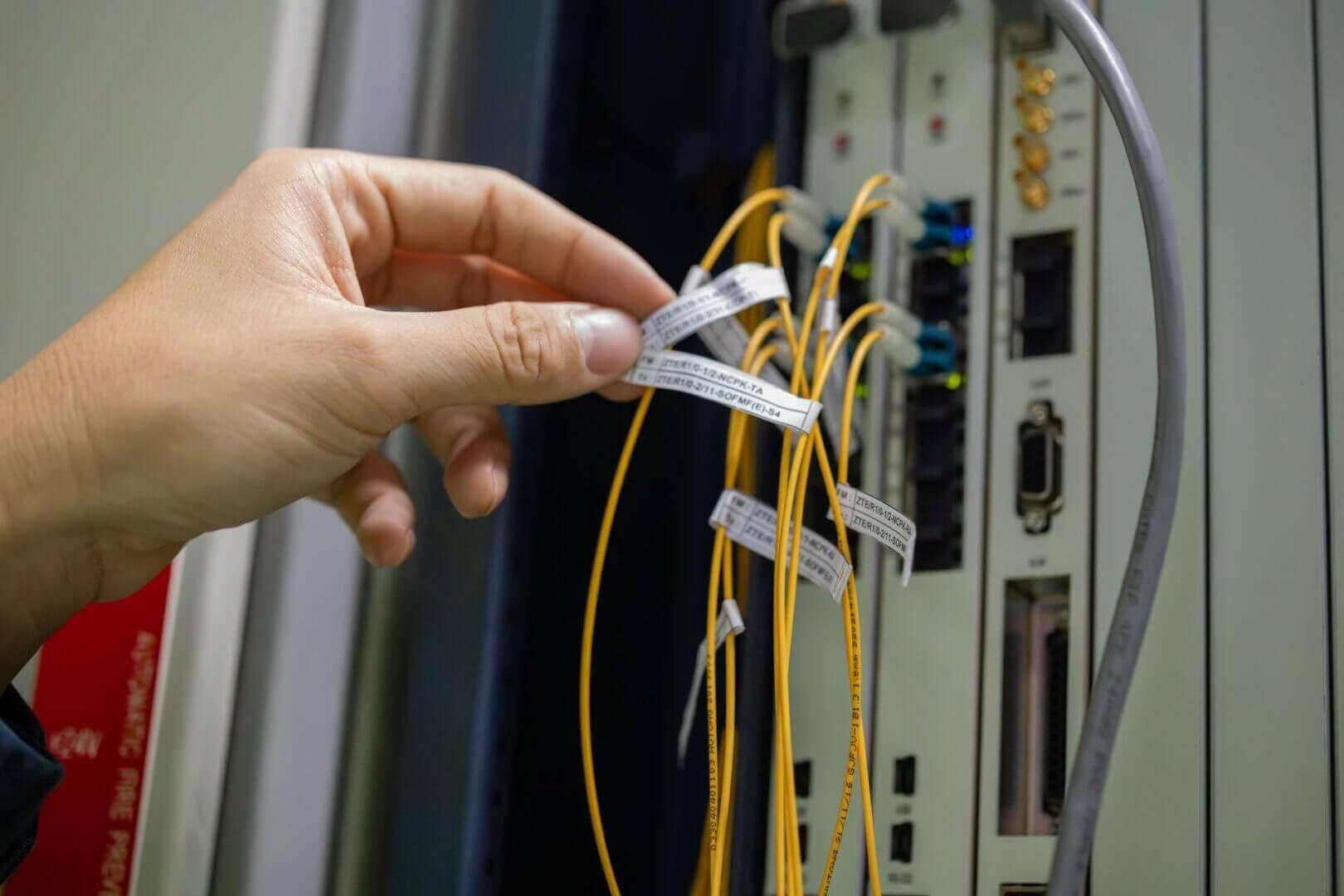

Todos los extremos y puntos de red deben identificarse con un sistema de etiquetado claro y consistente, tanto en el rack como en las tomas de pared. Esto simplifica mucho la localización de cada enlace y evita perder tiempo siguiendo cables a mano.

Pruebas, etiquetado definitivo y certificación de la red

Con todo terminado, llega la fase de pruebas. Se realizan pruebas de continuidad básicas para asegurarse de que todos los hilos están correctamente conectados y no hay cortocircuitos ni inversiones. Esto se puede hacer con probadores sencillos de cableado.

En instalaciones profesionales, además, se lleva a cabo la certificación del cableado, midiendo parámetros como atenuación, diafonía (incluido NEXT), pérdida de retorno, longitud y margen de rendimiento. El certificador genera informes que demuestran que cada enlace cumple la categoría de diseño.

Todo este proceso se acompaña de un etiquetado final definitivo y de la actualización de la documentación: se dejan reflejados en planos y listados qué toma corresponde a qué puerto de patch panel y qué ruta sigue el cableado. Esta documentación será oro cuando llegue el momento de hacer mantenimiento o ampliaciones.

Errores frecuentes en instalaciones de cableado y cómo evitarlos

Al montar redes de cable se repiten siempre los mismos fallos. El primero es usar material barato o no certificado, que puede funcionar “más o menos” al principio, pero degradarse rápido o no cumplir la velocidad prometida. Lo que ahorras en cable lo pagas en visitas técnicas.

Otro error grave es ignorar las distancias máximas recomendadas para cada tipo de cable. Superar estas longitudes incrementa la atenuación y provoca pérdidas de rendimiento o desconexiones aparentemente aleatorias.

También es habitual ver cables de datos compartiendo bandeja con cables de potencia, transformadores, balastos o motores. Estas fuentes de interferencia electromagnética reducen la calidad de la señal, especialmente en categorías altas de cobre.

Finalmente, muchos instaladores noveles se olvidan del etiquetado y de las pruebas de certificación, confiando en que “si se enciende la luz del switch, todo va bien”. Esta falta de verificación y documentación complica cualquier diagnóstico posterior y hace que una red pequeña se convierta en un laberinto incontrolable.

Consecuencias de una mala instalación de red

Una instalación deficiente no siempre falla desde el primer día, pero tiende a manifestarse en forma de caídas de velocidad, cortes intermitentes, paquetes perdidos y problemas de sincronización entre equipos. Usuarios quejándose de lentitud, aplicaciones que van a tirones o videollamadas que se cortan son síntomas típicos.

A nivel técnico, estos problemas suelen estar relacionados con pérdida de ancho de banda útil, interferencias electromagnéticas, diafonía excesiva o atenuación superior a la permitida. Arreglarlo a posteriori suele implicar rehacer tramos completos de cableado.

Además, una red mal construida aumenta los costes de mantenimiento, obliga a intervenciones constantes y reduce drásticamente la vida útil del sistema. Lo que al principio parecía un ahorro se convierte en un gasto recurrente que podría haberse evitado siguiendo las buenas prácticas de diseño e instalación.

Mantenimiento, soporte y documentación de la red de cable

Una vez terminada y en producción, la red no se deja “a su suerte”. El cableado estructurado necesita un mínimo mantenimiento preventivo y, sobre todo, una buena documentación que acompañe a toda la vida útil de la instalación.

Informe y documentación del cableado estructurado

Al cierre del proyecto es recomendable generar un informe completo donde se incluya un plano actualizado de la instalación, la identificación de cada punto de red, los tipos de cable y conectores utilizados y los resultados de las pruebas y certificaciones. Para guiarte, consulta cómo crear documentación de una infraestructura TI completa.

Este informe puede acompañarse de fotografías de los racks y de los tramos más relevantes, listas de puertos, esquemas lógicos de red y recomendaciones de mantenimiento. Todo ello ayuda a que cualquier técnico, aunque no haya participado en el montaje inicial, pueda entender la red en poco tiempo.

Buenas prácticas de revisión periódica

De vez en cuando conviene “echar un ojo” a la instalación física. Una revisión anual o semestral para comprobar el estado del cableado, el orden en el rack, las fijaciones y las canaletas ayuda a detectar problemas antes de que afecten al servicio.

También es útil realizar pruebas de rendimiento en los enlaces más críticos, revisar que no se han añadido parches descontrolados y verificar que el etiquetado sigue siendo válido. Si se ha realizado alguna modificación, se actualiza la documentación.

Aplicaciones reales del cableado estructurado en empresas

El cableado estructurado se adapta a multitud de escenarios, pero en algunos resulta especialmente valioso. Oficinas, centros de datos y entornos industriales se benefician de una infraestructura común para voz, datos y seguridad que simplifica la gestión del día a día.

Oficinas, CPDs y zonas de producción

En un edificio de oficinas, una red bien cableada permite conectar ordenadores, teléfonos IP, puntos de acceso WiFi, impresoras, cámaras y otros dispositivos en una infraestructura ordenada y segura. La administración centralizada a través de racks y patch panels facilita los cambios de puesto o las ampliaciones.

En centros de datos (CPD), el cableado estructurado es crítico: se trabaja con alta densidad de puertos, enlaces redundantes y grandes volúmenes de tráfico. Aquí se combinan cables de cobre de categoría alta y fibra óptica, con una planificación muy cuidadosa de rutas y cargas térmicas.

En líneas de producción y plantas industriales, la red debe ser especialmente robusta. Los cables se protegen frente a golpes, vibraciones y agentes químicos, y se presta mucha atención a las interferencias generadas por motores y variadores de frecuencia. La integración de sistemas de automatización, sensores y control de calidad hace imprescindible una infraestructura fiable.

Escenarios de migración o expansión tecnológica

Otro ámbito en el que el cableado estructurado brilla es en los procesos de cambio tecnológico. Cuando una empresa crece, abre nuevas áreas o migra a servicios más exigentes (virtualización, VoIP, videoconferencia masiva, etc.), una infraestructura ordenada permite incorporar nuevos equipos sin rehacerlo todo.

En estos casos, contar con una red ya preparada para categorías superiores (por ejemplo, Cat 6A aunque de momento solo se use Gigabit) evita tener que recablear al dar el salto a 10 Gigabit o a nuevas aplicaciones que exijan mayor ancho de banda y menor latencia. Además, la documentación previa agiliza mucho la planificación de cualquier ampliación.

Formación y recursos para profundizar en el cableado de redes

El mundo del cableado estructurado está muy normalizado, pero también evoluciona con nuevas categorías, estándares y soluciones de fibra. Para los instaladores y responsables de TI es fundamental mantenerse al día mediante manuales, libros especializados y cursos de formación.

Libros y guías recomendadas sobre cableado

Entre las obras más completas del sector destacan manuales como “Cabling: The Complete Guide to Copper and Fiber-Optic Networking” de Jim Hayes o “Network Cabling Handbook” de Chris Clark, que profundizan tanto en aspectos teóricos como en prácticas de campo.

Además, numerosos fabricantes y organismos de certificación publican guías técnicas, hojas de aplicación y manuales de referencia que detallan la correcta instalación de sus soluciones de cobre y fibra. Estas publicaciones suelen actualizarse con cada nueva revisión de norma.

Formación y manuales para instaladores profesionales

Para quien se dedique de forma habitual a montar redes, los cursos especializados son una inversión clara. Existen formaciones certificadas que abarcan desde la interpretación de normas TIA/ISO hasta la instalación práctica, la certificación y el diagnóstico de averías.

Las empresas con experiencia en infraestructuras de telecomunicaciones suelen recomendar la formación continua de los equipos técnicos, la asistencia a seminarios y la actualización constante de los procedimientos internos de instalación. De este modo, las nuevas instalaciones se benefician de las mejores prácticas del sector.

Glosario básico de términos de cableado de red

En el día a día del cableado estructurado aparecen términos técnicos que conviene tener claros. Conocer esta terminología ayuda a entender planos, informes de certificación y manuales de instalación.

• Punto de conexión: interfaz física (toma de red, puerto de patch panel, etc.) donde se conecta un dispositivo o se enlaza un tramo de cable.
• Backbone o troncal: parte principal del sistema de cableado que interconecta armarios de comunicaciones, plantas o edificios.
• UTP (Unshielded Twisted Pair): cable de par trenzado sin blindaje, muy usado en redes Ethernet.
• RJ45: conector modular estándar para la mayoría de enlaces Ethernet de cobre.
• Diafonía: interferencia generada entre pares de un mismo cable o entre cables próximos.
• NEXT (Near-End Crosstalk): medida de la diafonía en el extremo cercano del enlace, crítica para evaluar el rendimiento.
• Patch panel: panel donde terminan los cables de red y desde el que se conectan con latiguillos a los equipos activos.
• Canalización: sistema físico (canaletas, bandejas, tubos) que guía y protege los cables a lo largo de su recorrido.

Al final, montar una red de cable sólida pasa por combinar un buen diseño previo, el uso de materiales certificados, una instalación cuidada, pruebas exhaustivas y una documentación clara. Si a eso le sumas formación continua del personal técnico y revisiones periódicas, tendrás una infraestructura preparada para acompañar a la empresa durante años sin convertirse en un quebradero de cabeza.
