- La conversión de LAS a OBJ requiere transformar nubes de puntos discretas en mallas poligonales mediante procesos de filtrado y reconstrucción de superficies.
- La limpieza de ruido y la eliminación de outliers son pasos críticos para evitar deformaciones geométricas en el modelo final.
- Dependiendo del uso, se puede optar por OBJ para compatibilidad universal, glTF para web/AR o STEP para precisión industrial y fabricación.
Si te has aventurado en el mundo del escaneo 3D, sabrás que pasar de una nube de puntos a un modelo que realmente puedas usar en un motor gráfico es un auténtico quebradero de cabeza. No es solo cuestión de cambiar la extensión del archivo, sino de transformar datos discretos en superficies continuas que el software de renderizado pueda entender sin que el ordenador explote en el intento.
En este artículo vamos a desgranar todo el proceso para convertir datos LiDAR LAS a modelos OBJ, pasando por la limpieza de ruido y la reconstrucción de mallas. Te contamos los trucos para que tus modelos no parezcan «manchas» y cómo gestionar los distintos flujos de trabajo según si buscas precisión industrial o una visualización impactante para videojuegos o arquitectura.
Entendiendo la materia prima: ¿Qué es realmente un archivo LAS?
Para empezar, hay que tener claro que un archivo LAS o LAZ es básicamente una lista gigante de coordenadas X, Y y Z. A diferencia de un modelo 3D convencional, aquí no existen las caras ni las aristas; solo hay puntos flotando en el espacio. Por eso, si intentas importarlo directamente a un motor como Unity o Unreal, lo más probable es que no veas nada o que el rendimiento sea desastroso.
Dependiendo de cómo se hayan capturado los datos, nos encontraremos con diferentes tipos de escaneos. Los datos estructurados, típicos de los escáneres terrestres, son densos y precisos. Por otro lado, los datos no estructurados, que vienen de dispositivos móviles o wearables, suelen ser más caóticos y requieren un postprocesado mucho más intenso para eliminar el ruido y alinear las características.

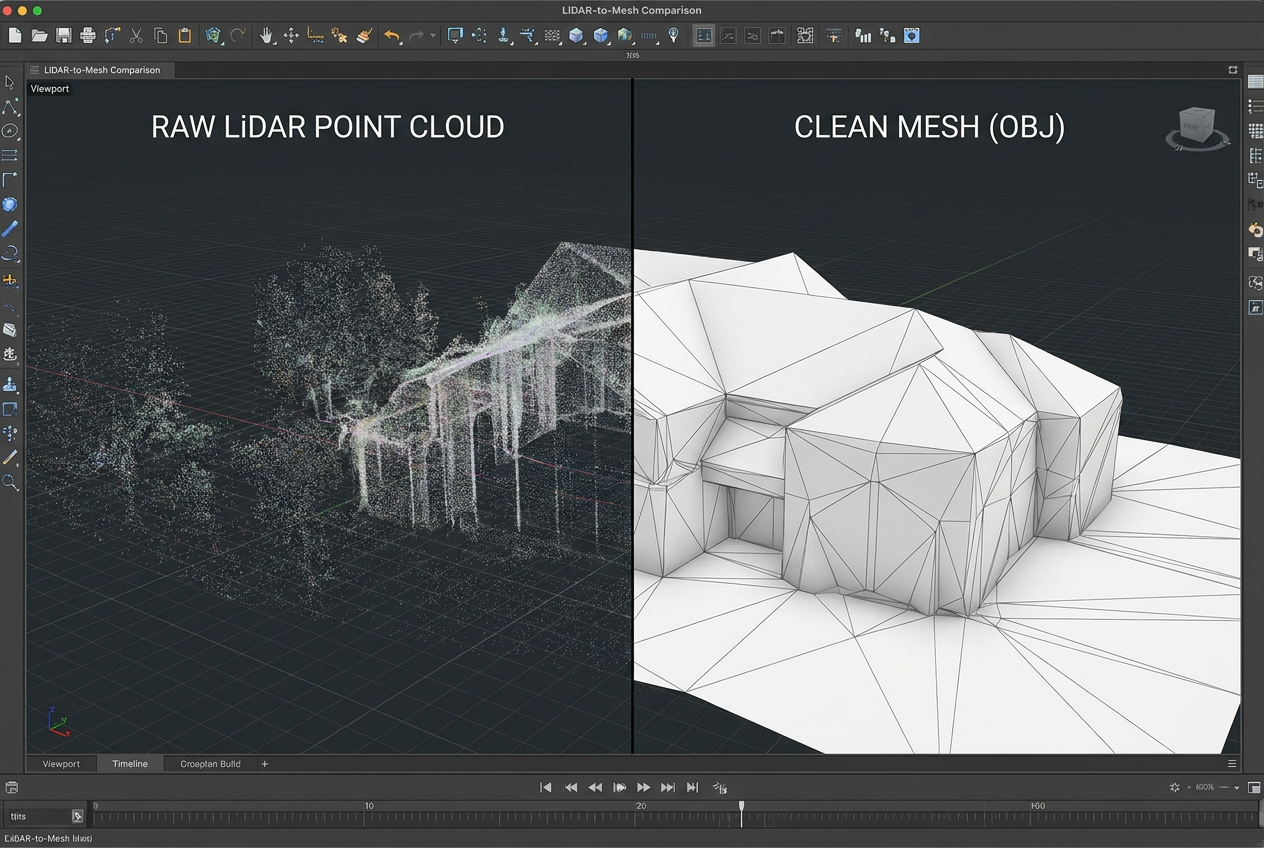

El camino desde la nube de puntos hasta la malla OBJ
Convertir estos puntos en un objeto OBJ implica un proceso llamado meshing o reconstrucción de superficies. El objetivo es crear una malla de triángulos (STL u OBJ) que envuelva los puntos. Si el resultado se ve mal, suele ser porque se han usado algoritmos como el Convex Hull o la Reconstrucción de Poisson sin limpiar los datos previamente.
- Limpieza y filtrado: Es vital eliminar los outliers o puntos erróneos causados por reflejos o polvo. Si dejas puntos que «flotan» lejos de la superficie, el algoritmo de malla intentará conectarlos, creando esas deformaciones extrañas.
- Cierre de huecos: Ningún escáner es perfecto. Siempre habrá zonas ciegas que el técnico debe interpolar basándose en la geometría circundante para que el modelo sea hermético (manifold).

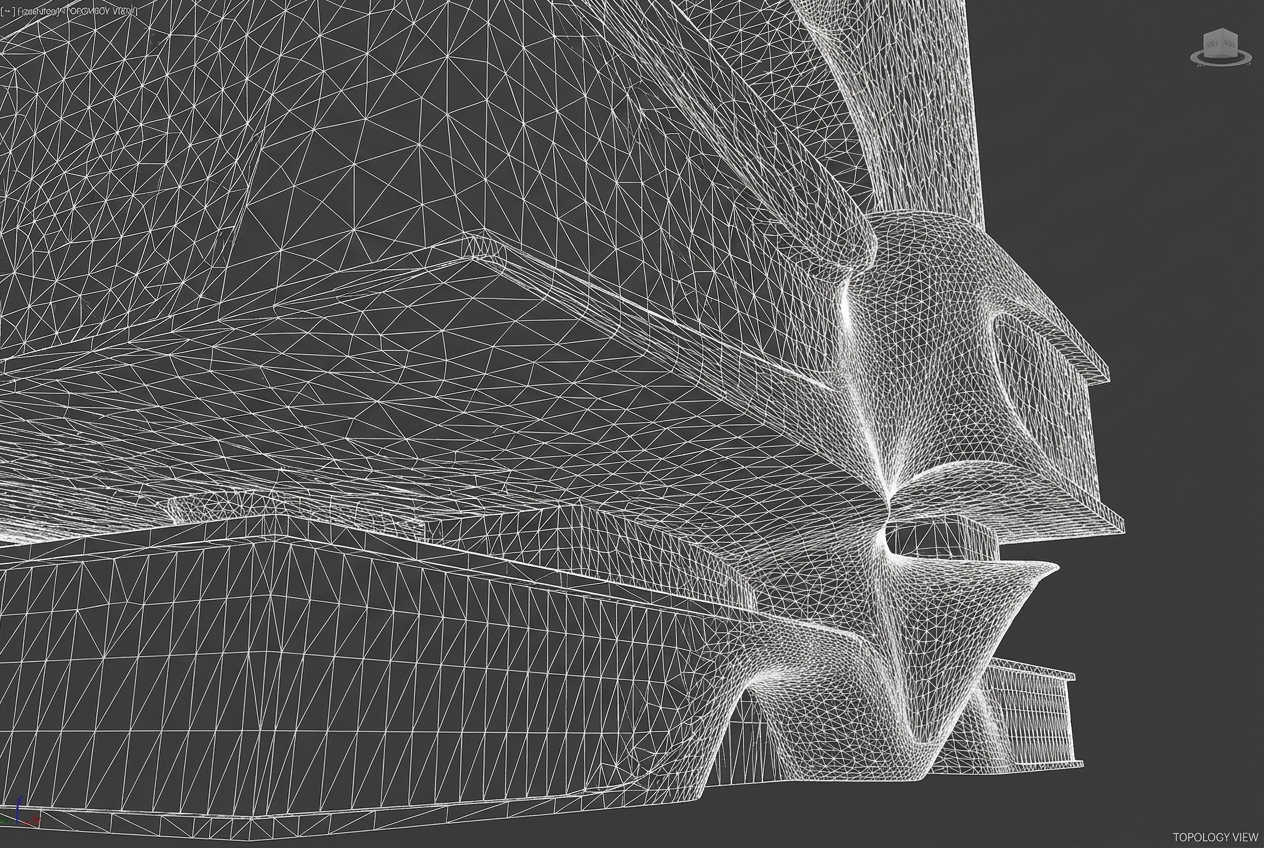

- Optimización: No necesitas millones de triángulos en una pared plana. La clave está en reducir la densidad en zonas planas y mantenerla alta en las curvas o detalles arquitectónicos.
Herramientas y pipelines recomendados
Para lograr una conversión limpia, existen diversos caminos según el software que domines. Si buscas algo gratuito y potente, CloudCompare es la navaja suiza para gestionar nubes de puntos, aunque requiere paciencia con los parámetros de reconstrucción. Para quienes trabajan en entornos GIS, el uso de LAStools dentro de QGIS permite segmentar archivos masivos y generar Modelos Digitales de Elevación (DEM) antes de pasar a la malla.
En el ámbito profesional de la ingeniería inversa, software como Geomagic Design X es el estándar, ya que permite pasar de la malla a un modelo CAD paramétrico. Esto es fundamental si el objetivo no es solo visualizar, sino fabricar la pieza, ya que permite recuperar la intención de diseño original, corrigiendo el desgaste o las deformaciones del objeto real.
Formatos de intercambio: ¿Por qué OBJ y cuáles son las alternativas?
El formato OBJ es el preferido para la visualización simple porque es universalmente compatible y legible. Sin embargo, tiene sus pegas: no soporta animaciones y depende de un archivo .mtl externo para los materiales. Si necesitas algo más moderno para la web o realidad aumentada, el estándar glTF o GLB es muy superior, ya que empaqueta todo en un solo archivo y soporta materiales PBR (Physically Based Rendering).
Para flujos de trabajo más complejos en cine o videojuegos, el FBX sigue siendo el rey gracias a su capacidad para manejar rigging y esqueletos de animación. Mientras tanto, en la industria CAD, formatos como STEP o IGES son los únicos que garantizan la precisión matemática necesaria para el mecanizado CNC, algo que una malla de triángulos jamás podrá ofrecer.
Trucos para evitar errores comunes en motores gráficos
Una vez que tienes tu OBJ, es común que al abrirlo en Blender o Unity se vea mal. Muchas veces el problema es la orientación de los ejes (Z-up frente a Y-up) o la escala, que puede variar drásticamente entre el software de escaneo y el motor gráfico. Otro fallo típico es que el modelo se vea «al revés»; esto se soluciona invirtiendo las normales de las caras para que apunten hacia el exterior.
Si el modelo es demasiado pesado, la solución no es solo bajar la resolución, sino aplicar un remesh o retopología en Blender. Esto consiste en crear una nueva malla más eficiente sobre la original, asegurando que el modelo sea fluido en tiempo real sin perder la esencia de la captura LiDAR.
