Cables con cilindros: qué son los núcleos de ferrita y para qué sirven

Si te fijas con un poco de atención en los cables de tus dispositivos, verás que en algunos aparece un pequeño cilindro de plástico cerca de uno de los extremos. Suele estar presente en cargadores de portátil, cables de monitores, impresoras, adaptadores de corriente y, a veces, incluso en cables USB o HDMI. A simple vista parece un bulto sin importancia, pero lo cierto es que tiene una función bastante más interesante de lo que parece.

Mucha gente piensa que ese cilindro sirve como refuerzo para que el cable no se doble ni se rompa junto al conector, o que es simplemente un elemento estético. Nada más lejos de la realidad: se trata de una pieza clave para reducir interferencias, mejorar la calidad de la señal y evitar problemas invisibles que pueden afectar al funcionamiento de tus dispositivos electrónicos, desde ruidos en el sonido hasta parpadeos molestos en una pantalla.

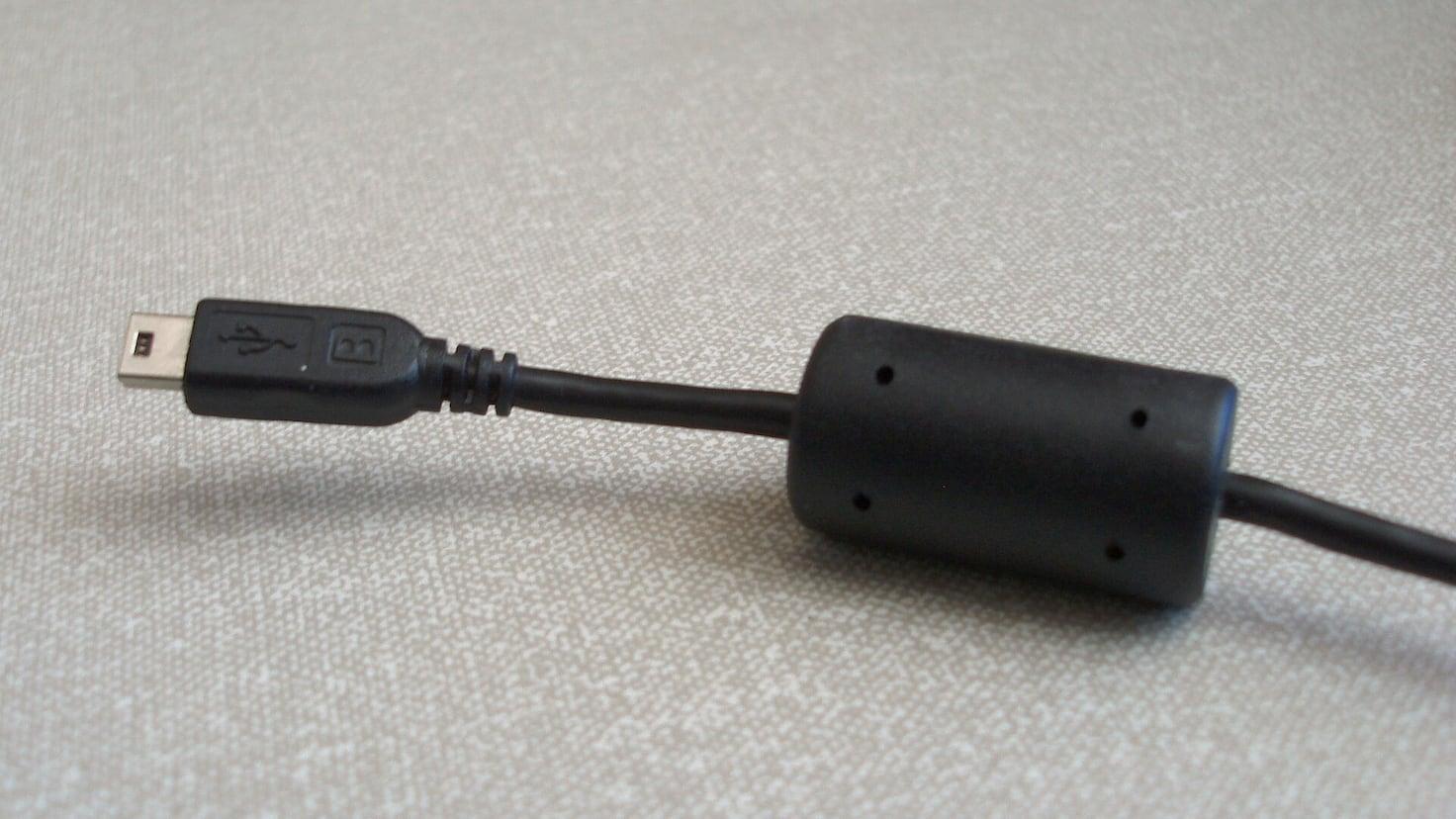

Qué es exactamente el cilindro que ves en algunos cables

Ese cilindro se llama núcleo de ferrita, filtro de ferrita, perla de ferrita o filtro EMI, y es un componente pasivo diseñado para combatir el ruido eléctrico de alta frecuencia. Su misión es actuar como una especie de “barrera” que impide que ciertas señales indeseadas viajen a través del cable o salgan radiadas al entorno y causen interferencias en otros aparatos.

Por dentro, el cilindro no está hueco sin más: contiene uno o dos bloques de material de ferrita con forma de anillo o media caña, que abrazan el cable y quedan cerrados por la carcasa de plástico. El cable pasa por el interior de ese material magnético y, al circular la corriente, la ferrita actúa filtrando las componentes de alta frecuencia que no interesan, dejando pasar la energía útil sin apenas alterarla.

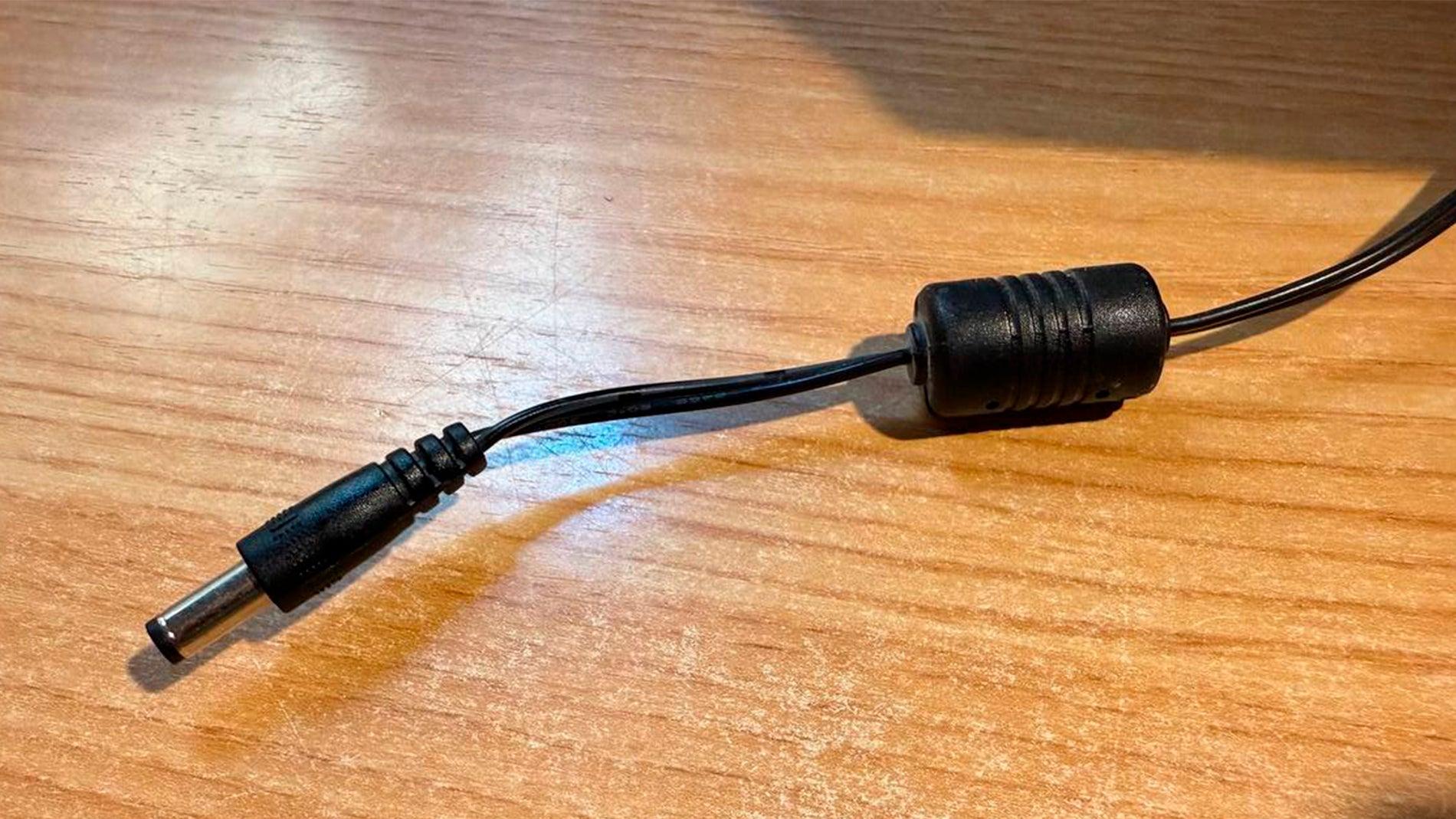

En muchos cables de alimentación y de datos (por ejemplo, en cables de monitores, impresoras, decodificadores o portátiles) encontrarás este cilindro cerca de un conector. La colocación suele estar cerca del extremo porque así se mejora la eficacia del filtrado y se reduce el ruido que entra o sale del dispositivo en ese punto crítico.

Dentro del mundo de la electrónica, estos núcleos se consideran uno de los elementos más sencillos, eficaces y baratos para controlar interferencias electromagnéticas. No requieren alimentación, no tienen partes móviles y, pese a su tamaño reducido, pueden marcar una gran diferencia en la estabilidad de la señal y en el comportamiento global del equipo.

De qué está hecho: la ferrita y sus propiedades

El corazón del cilindro está formado por ferrita, un material cerámico de naturaleza magnética. La ferrita se obtiene a partir de óxidos de hierro combinados con otros metales, como manganeso, níquel o zinc, ajustando la composición para lograr unas propiedades magnéticas concretas según la aplicación.

A diferencia de los imanes metálicos clásicos, la ferrita es un material semimagnético y ferromagnético con pérdidas controladas, lo que la hace ideal para trabajar en rangos de alta frecuencia. Es precisamente esa capacidad de “absorber” energía de las señales no deseadas y disiparla (generalmente en forma de calor) lo que le permite actuar como filtro para ruidos y perturbaciones.

En el interior del cilindro, la ferrita suele presentarse en dos mitades que se cierran alrededor del cable. Dependiendo del diseño, puede tener forma más alargada o más compacta, pero el principio de funcionamiento es el mismo: incrementar la impedancia del cable para ciertas frecuencias de ruido, mientras la señal útil (como corriente continua o frecuencias bajas de trabajo) pasa sin apenas verse afectada.

Este comportamiento se aprovecha para bloquear corrientes parásitas de alta frecuencia, ya sean generadas por el propio dispositivo o captadas del entorno. En la práctica, el núcleo de ferrita actúa como un estrangulador de ruido: permite que el cable haga su trabajo habitual (cargar una batería, enviar datos, alimentar un monitor, etc.) pero frena las componentes de alta frecuencia que solo aportan problemas.

Cuando circulan por el cable señales de alta frecuencia no deseadas, la ferrita convierte esa interferencia electromagnética y de radiofrecuencia en calor, en cantidades muy pequeñas, justo las suficientes para neutralizar el ruido sin que el componente se caliente de forma preocupante. Por eso, desde fuera, parece que no esté haciendo nada… pero en realidad está “apagando” buena parte del ruido eléctrico.

Cómo funciona el filtro de ferrita en el cable

Todos los circuitos eléctricos, desde los más básicos hasta los más complejos, generan algún tipo de interferencia electromagnética (EMI) y de radiofrecuencia (RFI) cuando funcionan. Esta interferencia puede propagarse tanto a través del aire (radiada) como por los propios conductores (conducida), y ahí es donde entra en juego el núcleo de ferrita.

Cuando el cable transporta corriente, especialmente si se trata de fuentes conmutadas, electrónica digital o señales de alta velocidad, se generan pulsos y armónicos en rangos de frecuencia elevados. Estas componentes pueden convertir el cable en una especie de antena involuntaria, emitiendo ruido al entorno o captando perturbaciones de otros equipos próximos.

El núcleo de ferrita se coloca envolviendo el cable para que, al atravesar este material magnético, las corrientes de alta frecuencia encuentren una gran oposición al paso. Técnicamente, el núcleo aumenta la impedancia del conductor para esas frecuencias concretas, haciendo que gran parte del ruido se atenúe o se disipe dentro de la ferrita.

El resultado es que el cable deja de comportarse como una antena tan eficiente para las frecuencias no deseadas. Así se evitan problemas como zumbidos en altavoces, parpadeos en monitores, cortes esporádicos en dispositivos USB, interferencias en radios cercanas o incluso fallos de comunicación en equipos sensibles.

Además, al reducir la radiación y la captación de ruido, se mejora la eficiencia energética del conjunto. Parte de la energía que podría perderse en forma de radiación electromagnética pasa a aprovecharse mejor en la carga de baterías o en la alimentación del dispositivo, sin interferencias que perjudiquen el rendimiento o alarguen innecesariamente los tiempos de carga.

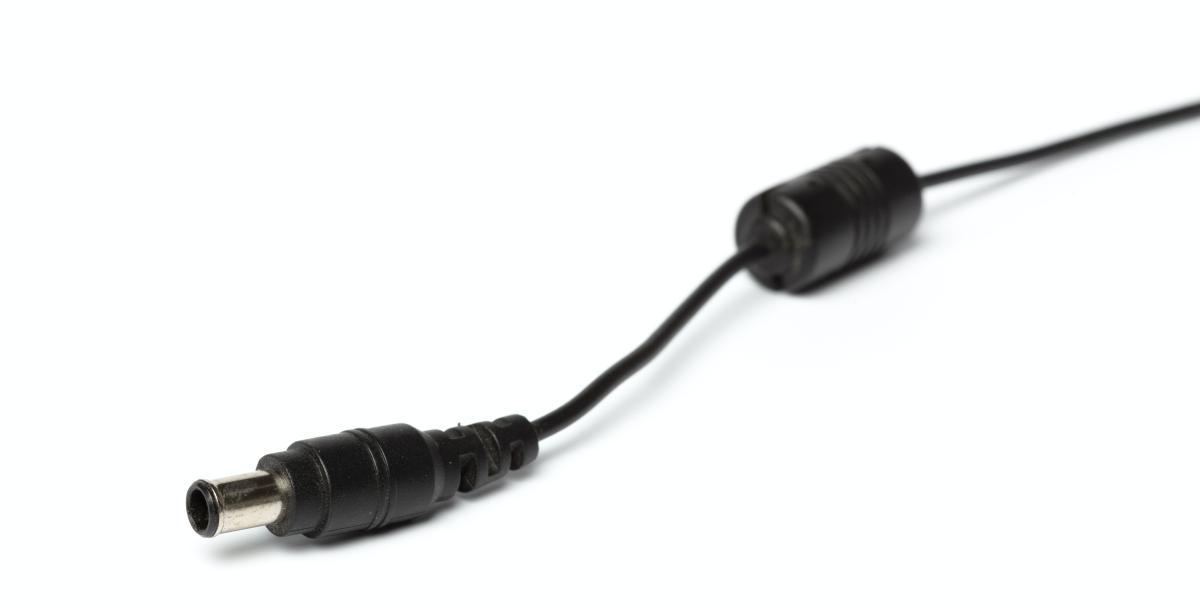

Por qué se colocan cerca de los extremos del cable

Si observas con detenimiento, verás que estos núcleos de ferrita suelen estar situados muy cerca de uno de los conectores, ya sea en el lado del dispositivo (portátil, monitor, impresora) o en el lado del adaptador de corriente. Esta posición no es un capricho, sino una decisión de diseño bastante estudiada.

Los extremos del cable son puntos especialmente críticos porque es donde la señal entra o sale del equipo electrónico. Colocar el núcleo en esa zona ayuda a suprimir el ruido justo antes de que llegue al dispositivo o antes de que se propague hacia el exterior. De esta manera, se mejora el aislamiento entre el aparato y el resto del entorno.

En algunos casos verás un solo cilindro, y en otros puede haber filtros de ferrita en ambos extremos, sobre todo en cables que manejan tanto alimentación como datos, o en entornos muy ruidosos desde el punto de vista electromagnético. Cuanto más cerca esté el filtro de la fuente principal de interferencias, mayor será la eficacia a la hora de amortiguar esas frecuencias molestas.

Esta pieza funciona como un refuerzo adicional a las medidas de protección internas de los equipos. Muchos dispositivos ya cuentan con filtros y blindajes en sus placas electrónicas, pero añadir un núcleo de ferrita externo en el cable ayuda a cumplir normativas de compatibilidad electromagnética y a garantizar que el conjunto no interfiera con otros aparatos cercanos.

Desde el punto de vista de fabricación, incluir un cilindro de ferrita es relativamente barato y sencillo, y permite mejorar notablemente el comportamiento del producto en pruebas de laboratorio y en uso real. Por eso sigue siendo una solución muy común en cables de calidad o en aplicaciones profesionales.

Qué tipo de interferencias evita el núcleo de ferrita

El objetivo principal del núcleo de ferrita es reducir las interferencias electromagnéticas (EMI) y de radiofrecuencia (RFI) que se transmiten a través de los cables. Estas interferencias pueden proceder del propio dispositivo, de la red eléctrica o de otros equipos electrónicos que tengas cerca.

Entre los problemas más habituales que ayuda a evitar encontramos ruidos extraños en altavoces o auriculares, zumbidos que aparecen al acercar determinados cables, chasquidos en equipos de audio cuando se enciende o apaga otro aparato, o distorsiones leves pero molestas en sistemas de sonido sensibles.

También es frecuente que, sin una buena filtración, algunos monitores o pantallas presenten parpadeos, rayas o pequeñas inestabilidades en la imagen cuando comparten entorno con equipos que generan mucho ruido electromagnético. El cilindro de ferrita ayuda a que la señal que llega al monitor sea más limpia, minimizando la posibilidad de que esas interferencias alteren la visualización.

En el caso de dispositivos que intercambian datos, como teclados, ratones, impresoras o discos externos, las EMI y RFI pueden provocar pérdidas de información, desconexiones puntuales o fallos de comunicación difíciles de diagnosticar. Un filtro de ferrita bien colocado reduce este tipo de errores y aporta mayor estabilidad a las conexiones.

Además de las molestias visibles, el cilindro contribuye a que el dispositivo cumpla las normativas oficiales de compatibilidad electromagnética, que limitan cuánto ruido puede emitir un aparato y cuánto debe soportar sin fallar. Aunque al usuario le pase desapercibido, es una pieza clave para que muchos productos puedan venderse legalmente en distintos mercados.

Por qué no todos los cables llevan este cilindro

Si miras todos los cables que tienes en casa, notarás que no en todos aparece este famoso cilindro de ferrita. Esto no significa que el cable sea malo o que le falte algo imprescindible, sino que, sencillamente, no siempre es necesario añadirlo de forma visible.

En muchos productos modernos, especialmente en equipos de gama alta, gran parte del trabajo de filtrado y protección frente a interferencias se integra dentro del propio dispositivo o del cargador. Es decir, el adaptador de corriente o la electrónica interna ya incorporan medidas suficientes para mantener bajo control el ruido de alta frecuencia.

Además, las fuentes de alimentación actuales, sobre todo las de modo conmutado de última generación y diseño eficiente, están cada vez más optimizadas para generar menos ruido eléctrico. Gracias a ello, en algunos casos se puede prescindir del cilindro externo porque, incluso sin él, el nivel de interferencias se mantiene dentro de los márgenes aceptables.

En otros escenarios, ciertos cables no requieren tanta protección porque transportan señales menos sensibles o funcionan en entornos con poco ruido. No es lo mismo un cable que alimenta un pequeño cargador USB que uno que conecta un equipo médico, un monitor profesional o un sistema de audio donde las interferencias pueden ser mucho más críticas.

Por último, hay que contar también con decisiones de coste y diseño: algunos fabricantes, especialmente en cables de gama baja, pueden optar por no incluir núcleos de ferrita para abaratar costes, confiando en que el uso típico del producto no exponga demasiado las limitaciones de filtrado. En cambio, en sectores donde la fiabilidad es clave, es mucho más habitual encontrarlos.

Se puede añadir un núcleo de ferrita a posteriori

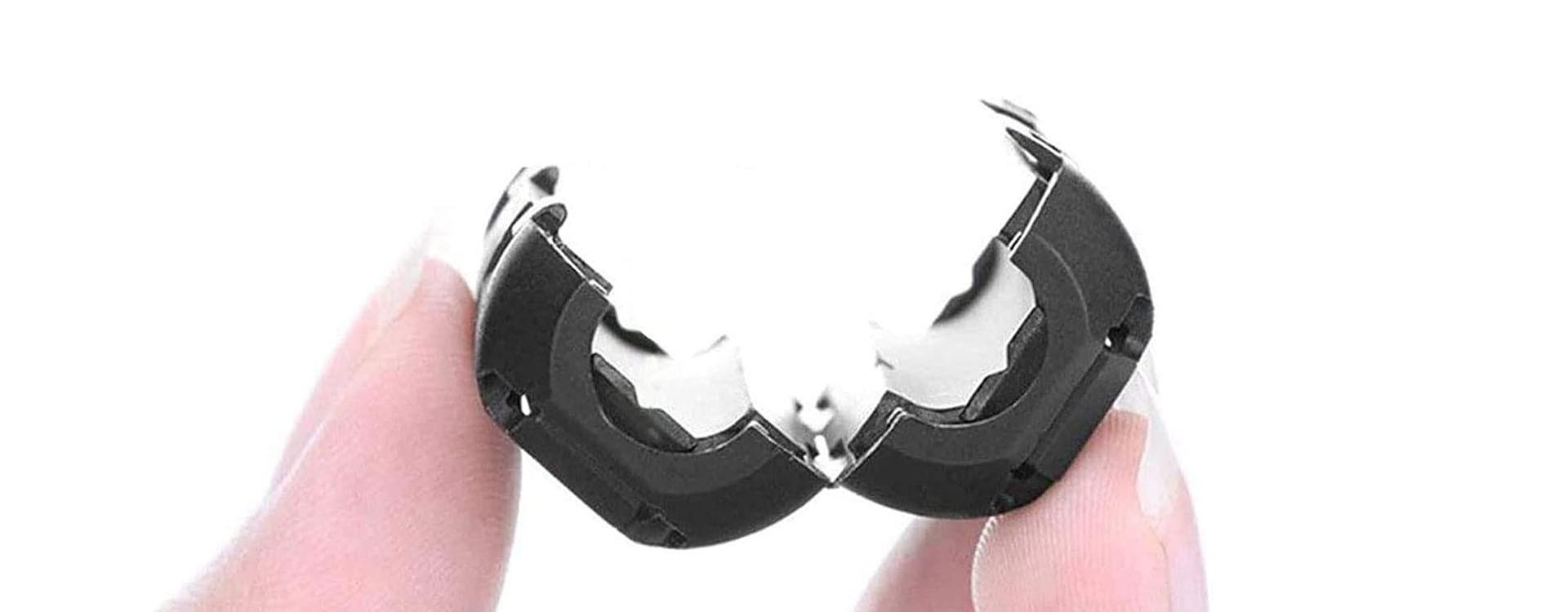

Que tu cable no tenga el cilindro de serie no significa que no puedas instalar un filtro de ferrita después. En el mercado existen numerosos modelos de núcleos de ferrita de clip, que se abren y se colocan alrededor del cable sin necesidad de cortar ni modificar nada.

Estos núcleos de recambio son piezas baratas y fáciles de conseguir, disponibles en distintas medidas para adaptarse al grosor del cable. Basta con elegir el tamaño adecuado, abrir el cilindro, colocarlo en el punto deseado y cerrarlo hasta que encaje. No requiere herramientas especiales ni conocimientos de electrónica avanzados.

Lo más habitual es colocarlos cerca de los extremos del cable o cerca del foco principal de interferencias. Por ejemplo, junto al conector que se enchufa al portátil, cerca del adaptador de corriente o en el tramo próximo a un equipo especialmente ruidoso desde el punto de vista electromagnético.

En entornos con muchos aparatos funcionando a la vez, como oficinas llenas de equipos, estudios de grabación o entornos industriales, añadir núcleos de ferrita extra puede ayudar a reducir un poco el caos electromagnético general, mejorar la estabilidad de las conexiones y minimizar ruidos molestos en audio o vídeo.

Aunque no es una solución mágica para cualquier problema, en muchos casos colocar un cilindro de ferrita puede aliviar interferencias leves sin necesidad de cambiar todo el cableado ni modificar los dispositivos. Es una opción sencilla que merece la pena probar cuando aparecen síntomas típicos de ruido eléctrico.

Qué sucede si el cilindro de ferrita se rompe o se retira

Desde el punto de vista del funcionamiento inmediato, si el cilindro se rompe o lo retiras, lo más probable es que el dispositivo siga funcionando aparentemente con normalidad. El cable seguirá transmitiendo energía o datos, así que a simple vista podría parecer que no pasa nada.

Sin embargo, con el tiempo pueden empezar a aparecer efectos secundarios relacionados con las interferencias. Entre los síntomas más frecuentes, podrías notar que la imagen del monitor sufre pequeños parpadeos, aparecen líneas esporádicas, el ratón USB se desconecta brevemente, o escuchas zumbidos y ruidos en unos altavoces conectados por cable.

Todos estos problemas suelen ser indicios de que el cable está dejando pasar o emitiendo más ruido de alta frecuencia del deseable. El núcleo de ferrita, aunque discreto, estaba ayudando a mantener la señal más limpia y estable. Al perder ese filtrado, el sistema queda más expuesto al caos electromagnético del entorno.

Conviene recordar que, aunque no lo parezca, este componente también contribuye a reducir riesgos eléctricos asociados a picos de interferencia muy elevados. No es un elemento de protección de seguridad crítica (como un fusible), pero ayuda a que ciertos transitorios de alta frecuencia tengan menos impacto en el resto de la electrónica.

Por todo ello, la recomendación general es no retirar estos cilindros por simple estética o comodidad. Si el núcleo se daña, se parte o deja de sujetarse bien, lo ideal es sustituirlo por otro de características similares, ya sea original o de recambio, para mantener el nivel de filtrado que el fabricante había previsto.

Ventajas reales de usar núcleos de ferrita en los cables

Más allá de los aspectos técnicos, la presencia de un núcleo de ferrita aporta ventajas prácticas muy claras en el uso diario de dispositivos electrónicos. Una de las más evidentes es la reducción de zumbidos y chasquidos en sistemas de audio cuando se encienden o apagan otros aparatos cercanos.

En pantallas y monitores, estos cilindros ayudan a que la imagen sea más estable, sin parpadeos ni pequeñas interferencias visuales que, aunque no inutilicen el equipo, pueden resultar bastante molestas si trabajas durante muchas horas frente a la pantalla.

Para equipos que intercambian datos, como teclados, impresoras, cámaras web o discos externos, el filtrado adicional que proporciona la ferrita disminuye la probabilidad de errores de transmisión, caídas aleatorias de conexión o comportamientos extraños difíciles de rastrear hasta su origen.

Otro beneficio menos comentado es que al evitar que el cable irradie ruido al exterior, se protege mejor a otros dispositivos sensibles que pueda haber cerca, como radios, equipos de medida, sistemas de comunicaciones o aparatos médicos. Es decir, no solo salvaguarda el equipo al que va conectado, sino también el entorno en el que funciona.

Además, todo esto se consigue con un componente que es robusto, barato, pasivo y prácticamente invisible durante el uso diario. No necesita mantenimiento, no requiere ajustes y, mientras esté en buen estado, simplemente hace su trabajo sin que tengas que preocuparte de nada.

En definitiva, ese pequeño cilindro que muchas veces pasa desapercibido es un aliado silencioso para mantener tus cables y dispositivos bajo control frente a un entorno cada vez más lleno de aparatos electrónicos y señales de todo tipo. Saber qué es y para qué sirve ayuda a valorarlo y a no quitarlo a la ligera cuando lo encuentres en tus cables.
