- Kable RJ45 klasyfikuje się według prędkości i częstotliwości.
- Ekranowanie kabla chroni przed zakłóceniami elektromagnetycznymi.
- Normy T568A i T568B określają układ przewodów w złączu.
- Do prawidłowej instalacji okablowania RJ45 dostępne są specjalne narzędzia.
Kable RJ45, zwane również kablami Ethernet, są niezbędne do zapewnienia łączności sieciowej danych zarówno w domach, jak i w środowiskach zawodowych. Pomimo rozwoju sieci bezprzewodowych, Kable Ethernet są nadal niezastąpione aby zapewnić stabilność i dużą prędkość przesyłu danych. Jeśli chcesz dowiedzieć się więcej o alternatywnych rozwiązaniach, możesz zapoznać się z kilka alternatyw dla telewizji kablowej.
Istnieje kilka rodzajów kabli RJ45, każdy z nich ma swoje specyficzne cechy i zastosowanie. Aby wybrać ten właściwy, należy ważne, aby znać swoje kategorie, standardy połączeń i różne poziomy ekranowania, które mogą mieć wpływ na ich wydajność.
Czym jest kabel RJ45?

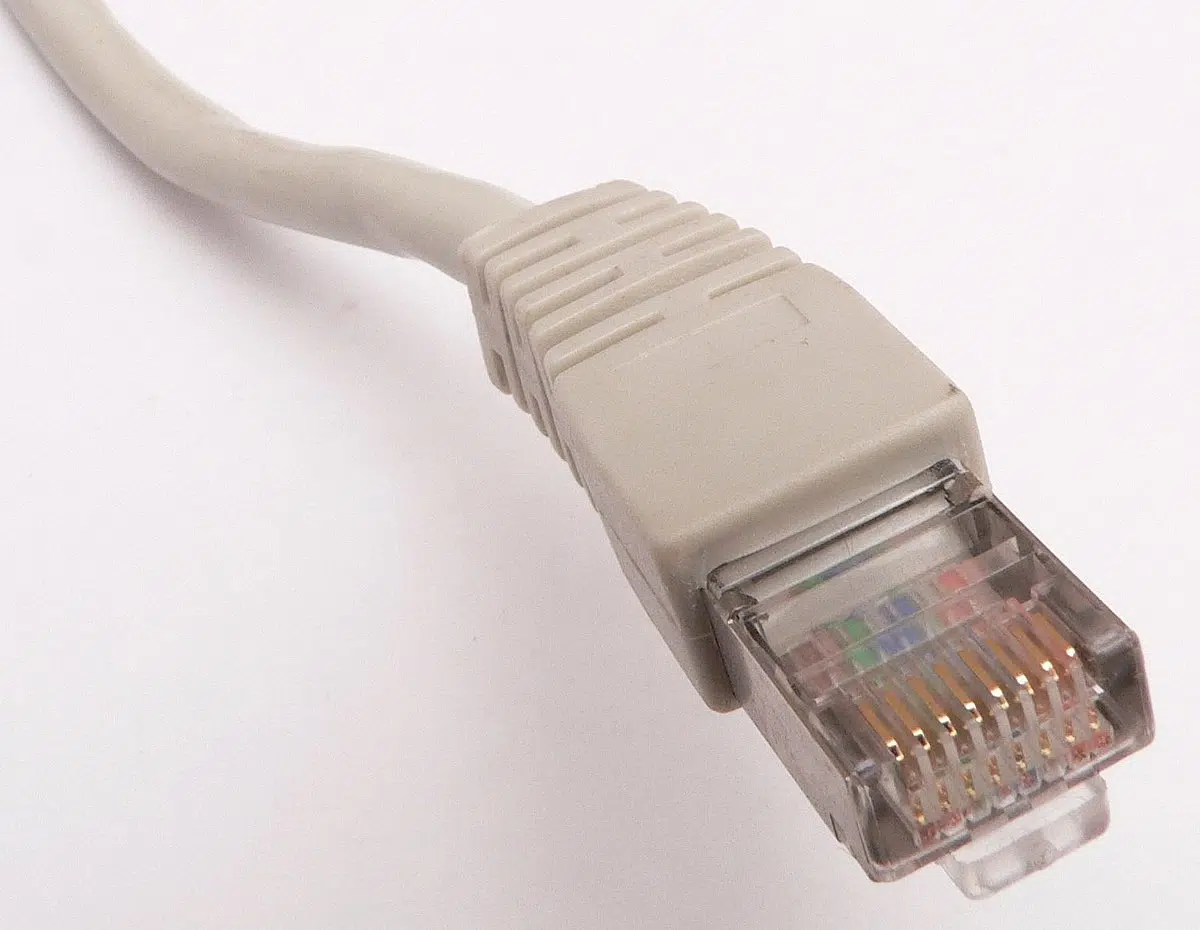

El Kabel RJ45 Jest to rodzaj kabla skrętkowego stosowanego głównie w sieciach Ethernet. Jego złącze, zwane RJ45, ma osiem pinów które umożliwiają szybką transmisję danych.
Kable te umożliwiają stabilniejszą i szybszą transmisję danych w porównaniu z połączeniami bezprzewodowymi, co czyni je idealnymi do zastosowań takich jak: wideokonferencje, gry online i strumieniowanie treści o wysokiej rozdzielczości. Dla zainteresowanych poprawą konfiguracji sieci zaleca się zapoznanie się z strategie zmniejszania pingu.
Kategorie kabli RJ45
Kable Ethernet klasyfikuje się na różne kategorie w zależności od szybkości i częstotliwości transmisji. Poniżej przedstawiono główne kategorie i ich charakterystykę:
- Kot5e: Umożliwia prędkość do 1 Gbps przy częstotliwości 100 MHz. Jest szeroko stosowany w sieciach domowych i małych biurowych.
- Kategoria 6: Obsługuje prędkość 1 Gbps przy częstotliwości 250 MHz i nadaje się do środowisk biznesowych.
- kat. 6A: Obsługuje do 10 Gb/s przy częstotliwości 500 MHz i idealnie nadaje się do sieci o dużej prędkości.
- Kategoria 7: Zaprojektowany z myślą o wymagających środowiskach, oferuje prędkość do 10 Gb/s i częstotliwość 600 MHz przy ulepszonej ochronie przed zakłóceniami.
- Kategoria 8: Najbardziej zaawansowana opcja, obsługująca 40 Gb/s i częstotliwość 2000 MHz, stosowana w centrach danych.
Dla zainteresowanych zaawansowanymi projektami połączeń, informacje na temat Projekt Waterworth może być istotne.
Rodzaje ekranowania w kablach RJ45
Ekranowanie chroni sygnał wewnątrz kabla i zapobiega zakłóceniom zewnętrznym. Istnieje kilka typów:
- UTP (skrętka nieekranowana): Jest nieekranowany, przez co tańszy, ale bardziej podatny na zakłócenia.
- FTP (skrętka foliowana): Posiada globalne ekranowanie, które chroni przed zakłóceniami zewnętrznymi.
- STP (skrętka ekranowana): Każda para kabli ma własne ekranowanie, co zapewnia lepszą ochronę w środowiskach o dużym natężeniu zakłóceń elektromagnetycznych.
- SFTP (skrętka foliowana ekranowana): Łączy w sobie globalny i indywidualny pancerz zapewniający doskonałą ochronę.
Jak wybrać odpowiedni kabel RJ45?
Aby wybrać odpowiedni kabel, należy wziąć pod uwagę następujące kwestie:
- Prędkość połączenia: Jeśli Twoja sieć działa z szybkością 1 Gb/s, wystarczy kabel Cat 5e lub Cat 6.
- Długość kabla: Wraz ze wzrostem odległości mogą wystąpić straty sygnału.
- Środowisko instalacji: W przypadku instalacji na ścianie lub suficie zaleca się stosowanie kabla z zabezpieczeniem przed zakłóceniami, np. FTP lub SFTP.
Ponadto warto zastanowić się, jak Łączność może mieć wpływ na jakość połączeń.
Złącza RJ45 i standardy okablowania
Złącza RJ45 mogą być zgodne z dwoma standardami okablowania: T568A i T568B. Oba mają tę samą funkcjonalność, ale ważne jest, aby się upewnić że oba końce kabla spełniają ten sam standard.
Okablowanie bezpośrednie kontra okablowanie typu crossover
Istnieją dwa sposoby podłączania kabli RJ45:
- Kabel bezpośredni: Służy do podłączania różnych urządzeń, np. komputera do Router.
- Kabel typu crossover: Służy do łączenia ze sobą podobnych urządzeń, na przykład dwóch komputerów.
Herramientas necesarias para la instalación
Aby poprawnie zainstalować kabel RJ45, wskazane jest posiadanie:
- Zaciskarka: Narzędzie służące do mocowania złączy RJ45 na kablu.
- Ściągacz izolacji: Ułatwia zdjęcie zewnętrznej osłony bez uszkadzania gwintów wewnętrznych.
- Tester kabli: Umożliwia sprawdzenie łączności po instalacji.
Znajomość różnych typów kabli RJ45 i ich właściwości jest niezbędna do zapewnienia najlepszego połączenia sieciowego. Dokonując właściwego wyboru, możesz poprawić prędkość i stabilność połączenia w każdym środowisku.
