Vaikse ventilatsiooni kõverad FanControli abil

Kui teie arvuti kõlab iga mängu avamisel või millegi vähegi nõudlikuma käivitamisel nagu õhkutõusev lennuk, on väga tõenäoline, et mõni... halvasti reguleeritud ventilatsioonikõveradSelliste tööriistadega nagu FanControl, BIOS või graafikakaardi tarkvara on võimalik saavutada midagi palju paremat: jahe ja stabiilne arvuti, mis on jõudeolekus vaevu kuuldav.

Selles artiklis vaatleme rahulikult ja üksikasjalikult, Kuidas luua vaikse ventilaatori kõveraid FanControli (ja BIOS-i) abilSee juhend selgitab, millised on protsessori, graafikakaardi ja korpuse mõistlikud temperatuurid ning millised jahutusradiaatorid sobivad iga ventilaatori jaoks kõige paremini. Kõik on selgitatud reaalsete näidetega (Ryzen, RTX, õhkjahutid, korpuse ventilatsioon) selges ja arusaadavas keeles, et saaksite müra minimaalsena hoida ilma komponente kõrbemata.

Miks on ventilaatori kõver nii oluline

Tänapäeva arvuti sees on mitu komponenti, mis tekitavad palju soojust ja kui neid korralikult ei hooldata, Süsteem võib muutuda lärmakaks, ebastabiilseks ja isegi lühendada riistvara eluiga.Peamised soojusallikad on protsessor, graafikakaart ja vähemal määral korpuse sisse kogunev õhk.

Tarbearvutite algusaastatel oli protsessoritel ja graafikakaartidel vähem transistore, need töötasid madalamatel sagedustel ja tarbisid vähem energiat, seega Nii keerukat jahutussüsteemi polnud vaja.Praeguses jõudluse võidujooksus pakime kiibi sisse tohutu hulga arvutusvõimsust, mis tähendab kümneid või sadu vatte, ja kõik see tuleb kuidagi hajutada.

Seega on võtmeroll jahutusradiaatorid ja ventilaatoridJahutusradiaatorid kannavad kiibilt soojust õhku läbi oma alumiinium- või vaskriipsude ja ventilaatorid vastutavad selle soojuse liigutamise eest. suhteliselt jahe õhk läbi nende uimede et temperatuur liiga kõrgele ei tõuseks. Kui korpuse sees olev õhk on juba kuum, kannatab jahutussüsteem ja ventilaatorid peavad töötama suuremal kiirusel, mis tekitab rohkem müra.

Seega vaikse arvuti saamiseks ei piisa ainult pöörete arvu vähendamisest ja sõrmede hoidmisest: peate koordineerige tõhusalt protsessori, graafikakaardi ja korpuse ventilaatoreidkasutades loogilisi ventilatsioonikõveraid, mis säilitavad ohutu temperatuuri ilma, et seadmed kogu aeg maksimaalse müratasemega töötaksid.

Halb konfiguratsioon avaldub tavaliselt järgmistel viisidel: ventilaatorid, mis pidevalt käivituvad ja seiskuvad, äkilised helid iga kord, kui teete midagi kerget, või vaikne arvuti, aga ohtlikult kõrge temperatuurigaLahendus peitub selles, kujundada sujuvaid kõveraid, kasutades hästi valitud punkte ja sobivaid temperatuuriallikaid.

Tüüpilised temperatuurid ja ohutud piirid protsessori ja graafikakaardi jaoks

Enne millegi kohandamist on oluline olla selge Milline temperatuurivahemik on mõistlik? Et sa ei satuks kinnisideeks näha protsessori temperatuuri 40 °C juures koormuse all (midagi ebareaalset) ega laseks sel rõõmsalt 100 °C-ni tõusta, arvates, et midagi pole valesti.

AMD Ryzen protsessori (näiteks Ryzen 7 5700X3D või Ryzen 5 5600X) puhul võib koormuse all energiatarve olla vahemikus 65 kuni 105 W, olenevalt mudelist ja konfiguratsioonist. Paljudel neist protsessoritest on ohutuspiir umbes 90–95 °C, millest alates algab termiline piiramine: protsessor vähendab automaatselt jõudlust, et vältida kahjustusi.

Tavakasutuse ja vaikselt töötamise korral on hea praktiline juhis protsessori hoidmiseks läheduses 65–75 °C nõudlike mängude või pikaajalise suure koormuse korralÄärmuslikes stresstestides (nagu Prime95 või Cinebenchi mitmekeermelised testid) võite aeg-ajalt lubada veidi rohkem, kuid idee pole protsessori temperatuuripiirini täielikult vastu pidada.

Korpuse (või „süsteemi”) temperatuur on veel üks oluline teave: kui õhk sees ulatub 55–60 °C-ni, töötavad protsessori ja graafikakaardi jahutusradiaatorid kuuma õhuga ja et vähendab selle manööverdamisruumiSellepärast on oluline omada korpuseventilaatoreid, mis värskendavad õhku ilma talumatut müra tekitamata.

Protsessor: kuidas kujundada vaikne, kuid ohutu kõver

Kui soovite, et teie protsessor püsiks jahe ilma arvutit fööniks muutmata, on oluline see, et defineeri progresseeruv kõver mis annab protsessorile väikese koormuse korral veidi vabadust kuumeneda, kuid reageerib otsustavalt, kui see läheneb tõsistele temperatuuridele.

Kujutage ette reaalset stsenaariumi: Ryzen 7 5700X3D võimsa õhujahutiga nagu Thermalright Phantom Spirit 120 SE ARGB või Ryzen 5 5600X standardse Wraith Stealth jahutiga. Mõlemad on võimekad protsessorid, mis töötavad suure koormuse all suhteliselt kuumalt. Kui ventilaatorid on liiga agressiivselt seadistatud, on müra pidev; kui need on liiga aeglaselt seadistatud, tõuseb temperatuur asjatult.

Mõistlik strateegia on fikseerida protsessori kõveral mitu põhipunkti. Näiteks hoida jahutusradiaatori ventilaator 40–50% oma kiirusest kuni umbes 40°C-ni, nii et süsteem on lauaarvuti või kergemate ülesannete ajal praktiliselt kuuldamatu. Sealt saab seda järk-järgult suurendada 100%-ni temperatuuril umbes 75–80°C.

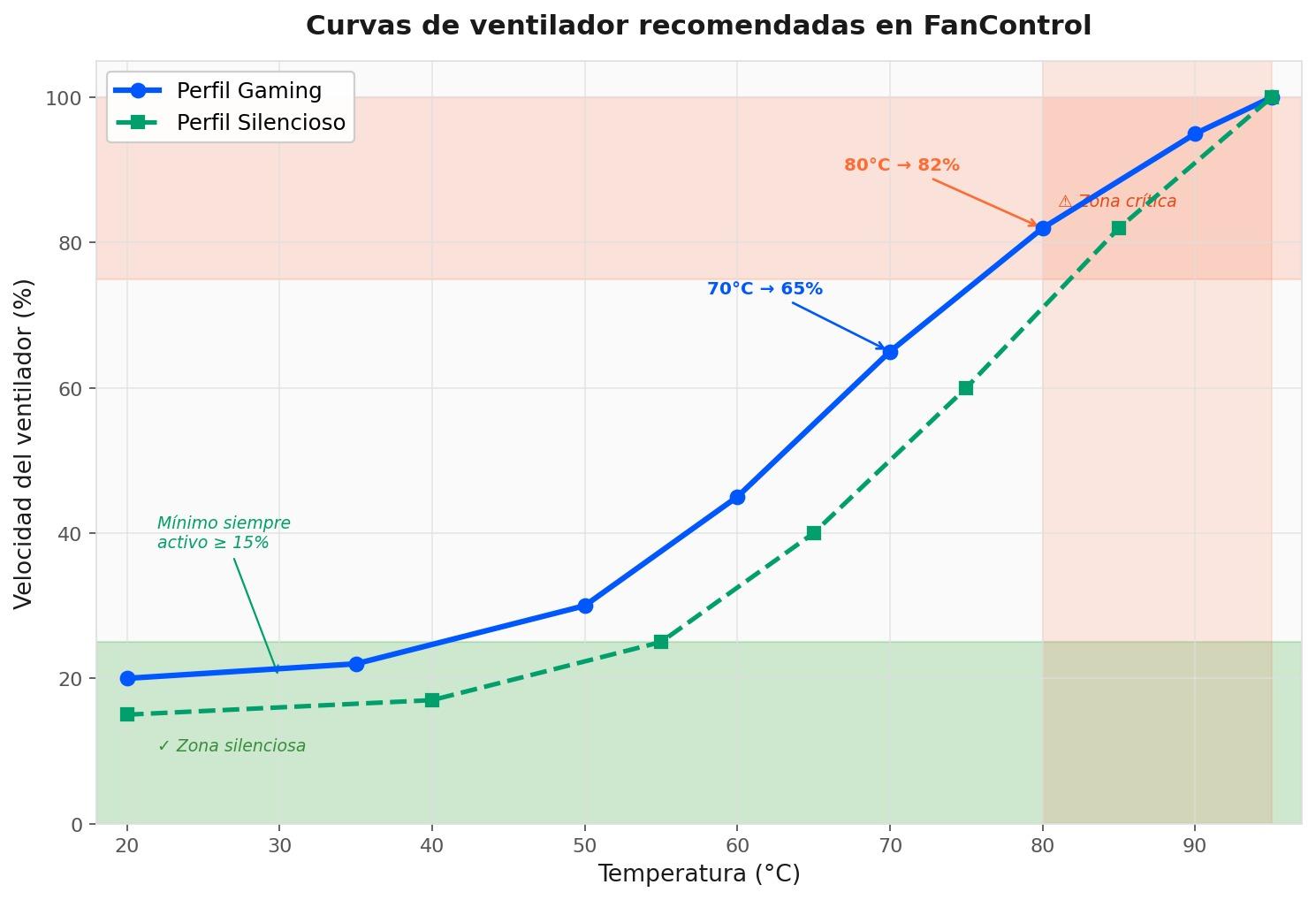

Tüüpiline näide protsessori kõverast võib olla midagi sellist: kuni 40 °C-ni 45–50%; umbes 60 °C-ni 70–80%; ja alates 75 °C-st 90–100% pöörete arvustSee konfiguratsioon tagab, et jõudeolekus või vähese kasutamise ajal on ventilaatorit vaevu kuulda, kuid koormustesti või suure protsessorikoormusega mängu ajal ei ületa ventilaatori kiirus tavapärast taset.

Teine oluline aspekt on ventilaatori kõvera järskude muutuste vältimine lühikeste perioodide jooksul, kuna see põhjustab ventilaatori pidevat tõusu ja langust, mis on tüütum kui järjepidev müra. Ideaalis peaksid kõvera lõigud olema... piisavalt pehme nii et isegi kui temperatuur veidi kõigub, ei tõmble ventilaatorid iga kahe sekundi tagant.

Vaikse jahuti (nagu teatud suurte ventilaatoritega tornmudelite) eeliseks on see, et saate seda endale lubada hoidke tühikäigul veidi kõrgemaid pöördeid ilma et see oleks märgatav, mis annab teile täiendava termilise padja: protsessoril kulub kõvera järgmise punktini jõudmiseks kauem aega ja see silub kõikumisi.

Graafikakaart: reguleerige kõverat spetsiaalse tarkvaraga

Enamikus mänguarvutites on graafikakaart see komponent, mis tekitab korpuse sees kõige rohkem soojust, eriti kui tegemist pole mudeliga, millel on turbiinitüüpi ventilaator, mis suunab õhku otse välja. Paljudel tänapäevastel graafikakaartidel on poolpassiivne jahutusrežiim, milles Ventilaatorid on peatatud. kuni nad saavutavad teatud temperatuuri, mis muudab nad laual väga vaikseks.

Probleem on selles, et vaikimisi ventilaatori kõver ei ole alati loodud müra minimeerimiseks teie konkreetses seadistuses ega võimalda teil ventilaatorite pöörlema ​​hakkamist kiirendada ega edasi lükata. Seetõttu on väga mõistlik kasutada spetsiifilisi tööriistu, näiteks MSI järelpõleti või muud tootja utiliidid selle kõvera kohandamiseks.

Väga praktiline lahendus on lasta graafikakaardi ventilaatoritel algusest peale madalal kiirusel töötada, selle asemel, et need täielikult välja lülitada. Näiteks saate käivitamisel ja väikese koormuse korral pöörete arvuks määrata 25–30% ning seejärel seda järk-järgult suurendada, kui läheneb 70–75 °C.

Graafikakaardiga nagu RTX 2060 saab hästi häälestatud kõver GPU sujuva töö tagada. alla 72 °C isegi mitme tunni pärast intensiivseks mängimiseks, ilma et peaksite ventilaatoreid kogu aeg täiskiirusel töötama. Eesmärk on vältida termilise drosseli läve (mis on selle mudeli puhul tavaliselt umbes 83 °C) liiga lähedale jõudmist, kuid samal ajal vältida liigset müra.

Oluline on see, et kõver algab veidi varem kui tehaseseade (nii et ventilaatorid ei pea 0 p/min juures järsult reageerima) ja et sellel on lõplik „sprint“, mis algab teatud temperatuuriltTeisisõnu, agressiivsem seadistus, kui graafikakaart ületab teatud punkti, et vältida selle järsku tõusu väga pikkade seansside ajal või eriti nõudlikes kiirjälgimist kasutavates mängudes.

Samuti on soovitatav kõveraid testida võrdlustestidega nagu FurMark või 3DMark ja mängude puhul, mis graafikakaarti tõesti koormavad, jälgida, kuidas temperatuur stabiliseerub Mõne minuti pärast. Kui näete, et graafikaprotsessor läheneb ohutuspiirile liiga lähedale, suurendage pöörete arvu kõvera ülemises osas veidi; kui aga temperatuur on väga madal ja müra on kõrge, proovige seda osa vähendada.

Korpuse ventilaatorid: õhuvoolu ja temperatuuri allikas

Juhtumifännid jäävad sageli tähelepanuta, kuid neil on oluline roll: Nad uuendavad siseõhku See võimaldab protsessoril ja graafikaprotsessoril töötada jahedama õhuga ning takistab neil pidevalt sama soojust ringlemast. Nende õige konfigureerimine võib olla määravaks teguriks lärmaka ahju ja tasakaalustatud arvuti vahel.

Tavaline lahendus on paigaldada esiventilaatorid, mis imevad õhku sisse, ning tagumised ja ülemised ventilaatorid, mis selle välja juhivad. Näiteks Corsair Carbide SPEC-01 korpuses, millel on viis 120 mm ventilaatorit, on üsna hea konfiguratsioon Kaks eesmist õhuava, mis juhivad õhku sisse, kaks ülemist õhu väljalaskeava ja üks tagumine õhuava.See kasutab ära asjaolu, et kuum õhk kipub ülespoole tõusma.

Levinud küsimus on: millist temperatuuri peaksid korpuse ventilaatorid võrdlustemperatuurina kasutama? Valikuid on mitu. Mõned emaplaadid võimaldavad kasutada protsessori temperatuuri, teised emaplaadi temperatuuri või andurit nimega "Süsteem" või "Emaplaat" ja mõned programmid, näiteks FanControl, võimaldavad... luua virtuaalseid andureid mitme andmepunkti kombineerimine (näiteks protsessori ja graafikakaardi vaheline maksimum).

Kui graafikakaart on komponent, mis tekitab korpuses kõige rohkem soojust (nagu see sageli õhku väljalaskvate graafikakaartide puhul on), on täiesti mõistlik kasutada "Süsteemi" andurit või graafikakaardil endal asuvat andurit, et aktiveeri rohkem õhuvoolu Kui graafikakaart tõsiseks muutub. Teisest küljest, kui teie graafikakaart juhib peaaegu kogu oma soojuse väljapoole (puhuri või turbiini mudelid), võivad protsessor ja selle ümbrus saada domineerivaks teguriks.

Väga kasulik juhis on seadistada korpuse ventilaatorid suhteliselt madalale kiirusele, kui sisetemperatuur ei ületa 35–40 °C. Näiteks hoidke neid umbes 30% p/min-ist (umbes 900–1000 p/min 120 mm ventilaatorite puhul) tavatingimustes, nii et müra on vaevumärgatav. Sealt edasi suurendage kiirust järk-järgult, kuni saavutate 60–70% korpuse temperatuuril umbes 60–65 °C.

Ainult siis, kui korpuse temperatuur ületaks murettekitava taseme, umbes 70–80 °C (üsna haruldane, välja arvatud väga suletud korpuste või halvasti paigaldatud jahutusradiaatorite puhul), oleks mõistlik neid ventilaatoreid maksimaalsel võimsusel tööle panna. Maksimaalne kiirusAga hästi disainitud süsteemis ei tohiks te sellises punktis olla, välja arvatud väga äärmuslikes olukordades või õhuvooluprobleemide korral.

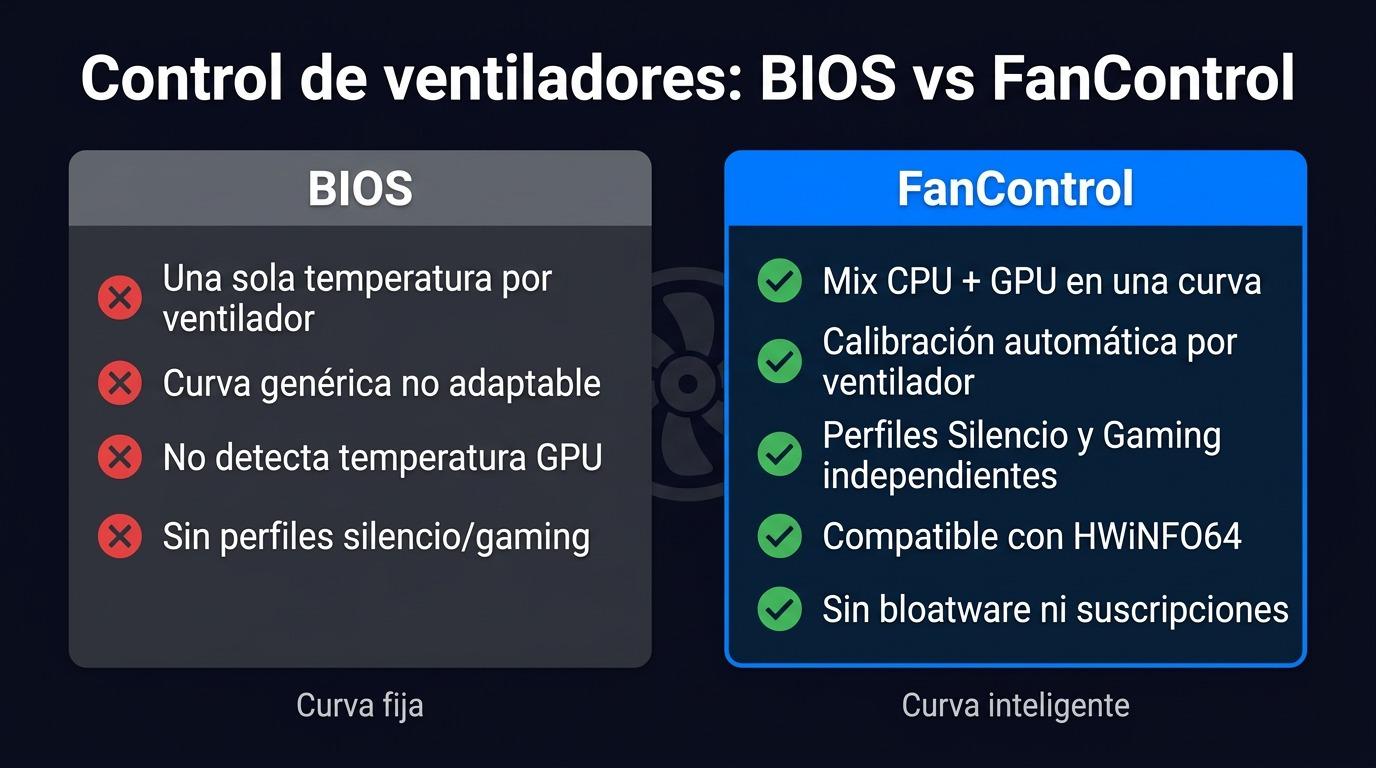

FanControl ja BIOS: mida kasutada ja kuidas neid ühendada

Ventilaatori kõverate juhtimiseks on kaks peamist võimalust: emaplaadi BIOS/UEFI ja operatsioonisüsteemi tarkvara, kus FanControl on leidnud endale niši väga paindliku alternatiivina. Mõlemal on oma eelised, seega tasub mõista, kuidas need üksteist täiendavad.

BIOS (näiteks selliste süsteemidega nagu MSI nutikas ventilaatori juhtimineSee võimaldab teil määrata CPU_FAN-i, SYS_FAN-i ja mõnikord ka PUMP_FAN-i jaoks sõltumatud kõverad, mille saate täpse kiiruse juhtimiseks panna PWM-režiimi. Paljud mudelid pakuvad 3-4-punktilist kõverat ventilaatori kohta, mis on piisav lihtsa, kuid tõhusa reageerimise jaoks.

BIOS-i kasutamise suur eelis on see, et ventilaatori juhtimine töötab olenemata operatsioonisüsteemistTeisisõnu, isegi kui Windows pole käivitunud või teil pole täiendavat tarkvara installitud, teab emaplaat juba, kuidas temperatuurimuutustele reageerida. Seetõttu on tungivalt soovitatav BIOS-is konfigureerida "turvaline" temperatuurikõver, eriti protsessori ja kõige olulisemate korpuseventilaatorite jaoks.

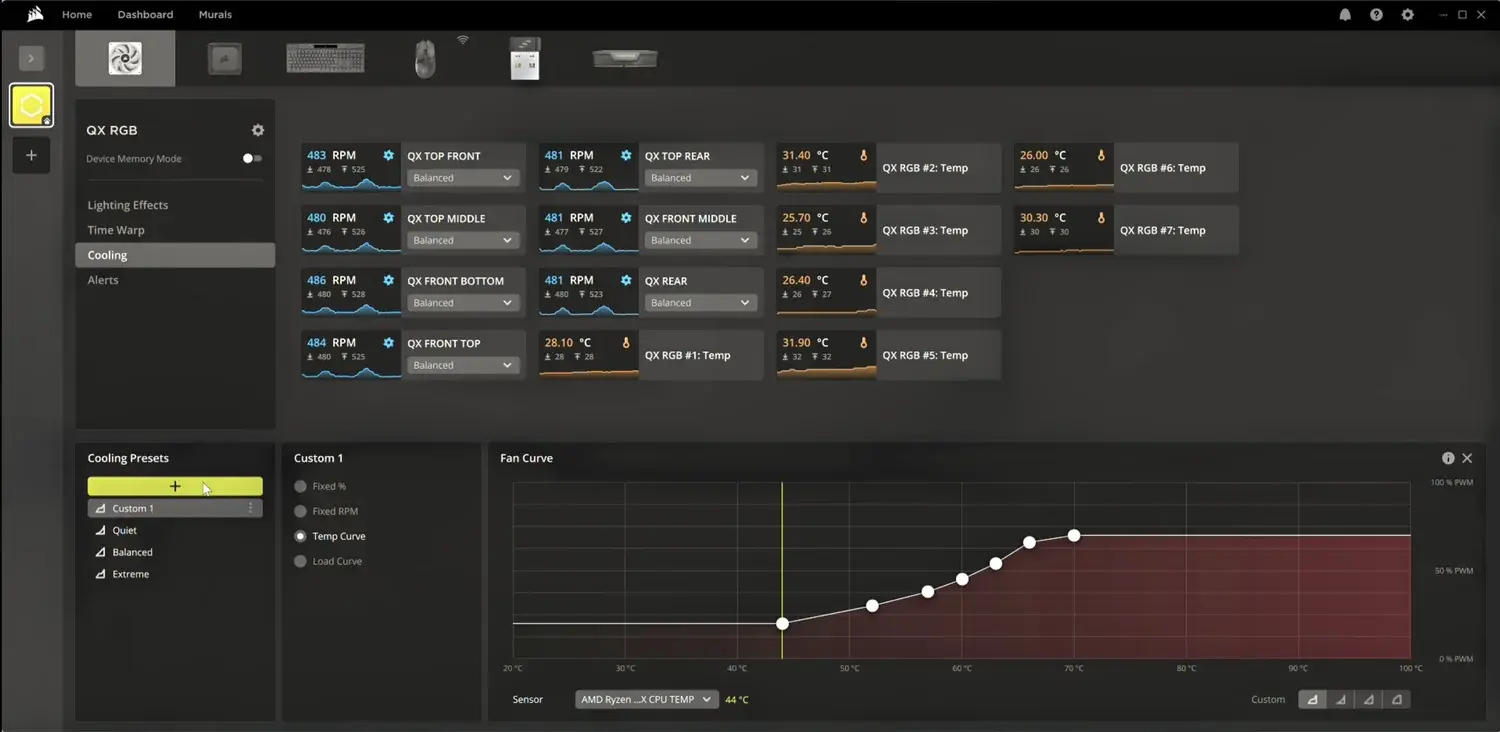

FanControl seevastu pakub palju täiustatud juhtimistaset: saate valida spetsiifilised temperatuuriallikad (protsessori, graafikakaardi, emaplaadi andurid, virtuaalsed andurid), sega erinevaid temperatuure (maksimaalne, keskmine jne), loo kohandatud kõveraid, määra miinimum- ja maksimumpiirid ning isegi määratle profiilide kaupa režiimid vastavalt kasutusele (vaikus, tasakaal, jõudlus).

Väga huvitav tööviis on jätta stabiilne BIOS-i konfiguratsioon, mis garanteerib, et miski ei kuumene üle, ja seejärel FanControli abil peenhäälestada üksikasju, et optimeerida vaikust, kui süsteem on Windowsis. Programm saab võtta kontrolli teatud ventilaatoriühenduste üle ja rakendada peenemad või nutikamad kõverad näiteks protsessori ja graafikaprotsessori kombinatsiooni põhjal.

Mis puutub FanControli liideses kuvatavatesse funktsioonidesse (näiteks „reageerimisaeg“, „hüsterees“ ja mõnedes versioonides sarnased valikud), siis need on mõeldud just selleks, et takistada ventilaatori kiiruse liiga järsku muutmistTeatud reageerimisaja või hüstereesimarginaali seadistamine tähendab, et ventilaator ei reageeri ühekraadistele muutustele, vaid mõnevõrra suurematele ja stabiilsematele kõikumistele.

Praktiline näide: arvuti on jõudeolekus vaikne ja koormuse all kontrollitud

Rakendame kõike eelnevat stsenaariumile, mis on väga sarnane sellele, mis paljudel kasutajatel kodus on: tornkorpus mitme ventilaatoriga, keskklassi Ryzen protsessor, õhkjahuti ja üsna kuumaks läinud graafikakaart. Eesmärk on vaikus või peaaegu vaikus puhkeasendisMõõdukas müra mängudes ja temperatuur alati mõistlikes piirides.

Kujutage ette süsteemi, millel on korpus viie 120 mm ventilaatoriga, Ryzen 5 5600X protsessoriga, millel on standardne Wraith Stealth jahuti, MSI emaplaadiga, millel on neli SYS_FAN pesa ja üks PUMP_FAN pesa PWM-režiimis, ning RTX 2060-tüüpi graafikakaardiga. Idee seisneb selles, et arvuti on töölaual vaevu kuuldav ja tõeliselt märgatav ainult siis, kui protsessor ja graafikakaart on maksimaalse koormuse all.

Protsessori jaoks saate BIOS-is määrata sellise ventilaatori kõvera: kuni 40 °C-ni on ventilaator 50% võimsusel; umbes 60 °C juures 75–80% võimsusel; ja üle 75 °C on 100%. Nii ei tee jahuti kergete ülesannete ajal palju müra, kuid ventilaator hakkab tööle, kui kasutate midagi raskemat. reageeri tugevalt enne kui temperatuur läheneb piirväärtusele.

Korpuse ventilaatorite puhul on mõistlik kasutada temperatuuriandurit „Süsteem” või graafikakaardi lähedal asuvat andurit, kui teie emaplaat seda pakub. Tüüpiline ventilaatori kõver on: alla 40 °C 30%; umbes 55 °C 50–60%; ja üle 65 °C 70–80%. sisetemperatuur stabiliseerus umbes 55 °C juures isegi kui protsessor ja graafikakaart on maksimaalsetel seadetel ning ventilaatorid töötavad umbes 1200–1300 p/min.

Kui teie emaplaadil on ainult üks SYS_FAN ühenduspesa, saate PWM-jaoturi abil ühendada mitu ventilaatorit, et need kõik järgiksid sama ventilaatori kõverat. Oluline on, et need ventilaatorid oleksid hästi jaotatud: hea jaheda õhu sissevõtt eest ja tõhus väljalaske taga ja ülevalt. See alandab termilise tasakaalu punkti ilma, et oleks vaja pöörete arvu ülemäära suurendada.

Samal ajal saab graafikakaarti juhtida MSI Afterburneriga, kohandades kõverat, mis algab tühikäigul 25–30% ventilaatori kiirusest ja suureneb temperatuuri tõustes 70–75 °C-ni 80–90%-ni. Sellise asja korral on võimalik, et graafikaprotsessor... Mitte ületada 70–72 °C intensiivsetes mängudes, saavutamata termilise drosseli läve ja muutmata torni pidevaks turbiiniks.

Kui katsetad erinevaid mänge ja töökoormusi, näed, kuidas protsessori, graafikakaardi ja korpuse temperatuur stabiliseerub. Hästi häälestatud jahutuskõvera korral peaksid pärast pikka mängimist ootama umbes 65 °C protsessori, 70 °C graafikakaardi ja 55 °C korpuse temperatuuri, kusjuures müratase on mõistlik ja ventilaatori kiiruses pole tüütuid kõikumisi.

Häälestage alati kannatlikult: protsessori muutused on märgatavad sekunditega, graafikaprotsessori muutused mõne minutiga, kuid korpuse temperatuur võib võtta peaaegu ... 20 minutit stabiliseerumiseksSeetõttu on soovitatav iga olulise kõvera muutuse vahel läbi viia mõnevõrra pikemad testiseansid, et efekti tegelikult näha.

Nende hästi disainitud kõverate ja iga FanControli või BIOS-i parameetri toimimise mõistmise abil on täiesti võimalik omada keskmise/tipptasemel süsteemi Ryzeni ja RTX-iga, mis säilitab tervislik temperatuur ja väga madal müratase, ilma et peaksite sõltuma keerulisest tootja tarkvarast ja teadmisega, et teie komponendid töötavad ettenähtud piirides.
